在將CAD圖導入或者鏈接到Revit的過程中，經常出現各種錯誤？

1．將圖之中的塊全部炸開，可以使用X（explode）或者CAD附加模塊的Explode功能。

2．CAD快捷鍵PU對所有圖層進行清理3．三維旋轉CAD圖，看圖紙內是否有其他的圖塊、信息需要清理。4．復制需要選擇的CAD圖，新建一個圖紙，將圖紙復制到新建圖之內。5．CAD快捷鍵Z-回車-E-回車。6．再次CAD快捷鍵X將圖塊炸開。7．再次CAD快捷鍵PU對所有圖層進行清理8．將CAD圖紙布局內的圖紙信息刪除。9．CAD快捷鍵W寫塊，選定基點、對象、保存路徑、單位10．鏈接、導入REVIT。

CAD導入Revit步驟：

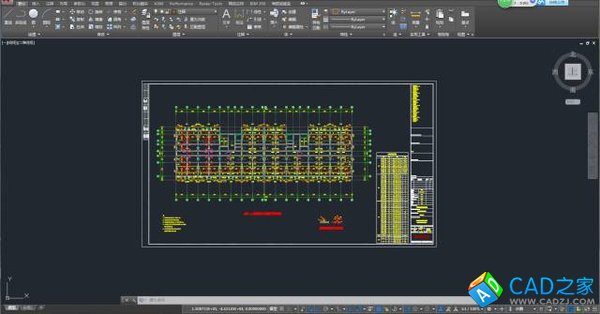

第一步：​

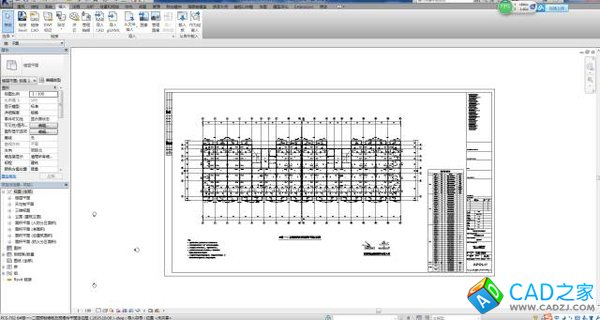

第二步：




第三步：




那么，在Revit中為什么導入的CAD有些地方看不到是為什么呢？?那么，在Revit中為什么導入的CAD有些地方看不到是為什么呢？

CAD看不到有很多種情況，首先確認是否導入，由于Cad導入屬于模型線，所以可以去3D視圖里看看有沒有，然后到平面圖中用各種方法試驗。

方法一 CAD可能在很遠處，縮放匹配一下（讓所有對象撐滿窗口）

方法二 檢查視圖剪裁框的范圍有沒有把CAD圖切掉，剪裁框意外范圍內模型不顯示

方法三 進入隱藏模式看看有沒有

方法四 視圖可見性替換對話框—導入類別—確認是否全部導入的CAD勾選

方法五 CAD導入的樓層是否正確，同樣可以去3D視圖里檢查，如果導入到了其他樓層一樣見不到。

BIM軟件小技巧，Revit中導入CAD與鏈接CAD的區別：



導入的話就是原CAD文件修改后，不會對RV中的文件產生影響，鏈接進來的話，就是CAD文件修改后，RV里面的文件也會相應的變動。如果CAD文件不確定是否修改的話，建議使用鏈接。導入的話比較適合在CAD文件不變動的情況下應用。另外就是鏈接的話，一定要有CAD原文件，也就是你拷出去的時候，CAD原文件也要一起附帶過去，不然的話，RV中的文件就會丟失了。
