當dimassoc設置為2時，①在與標注關聯的幾何對象被修改時，關聯標注將自動調整其位置、方向和測量值；②且布局中的標注可以與模型空間中的對象相關聯。如果dimassoc設置為1，則與設置成2時的不同之處在于，上述第②點失效，即布局中的標注不再與模型空間中的對象相關聯，而是在模型空間對象的測量值基礎上，疊加一個注釋比例因子的乘數。這個dimassoc的設置是對模型空間及所有布局空間統一生效的。

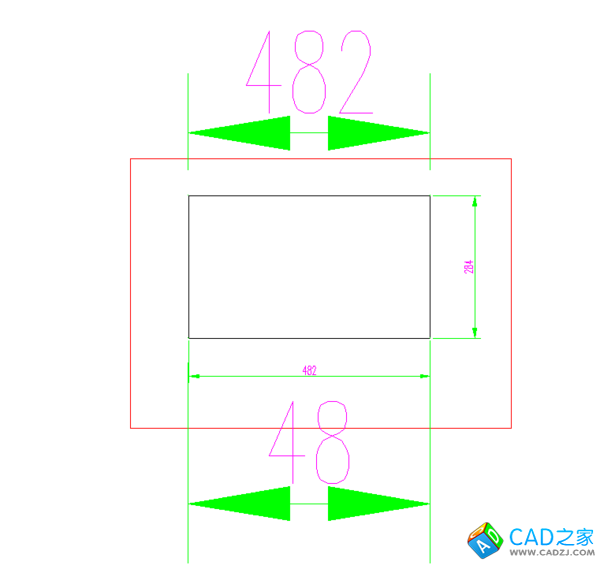

　　例如下圖是一個布局中的標注實例，視口的比例為1:10，在布局中對具有模型空間尺寸482的長邊進行標注：當dimassoc為1時，標注的結果為此圖下方的尺寸，顯示為乘以視口比例1/10后的48（由于長度精度為0，小數0.2沒被顯示）；當dimassoc為2時，標注的結果為此圖上方的尺寸，顯示為其值等于模型空間中的測量值，也就是布局尺寸與模型幾何對象相關聯。
