設置三個圖層,什么都不畫,應該懂的。

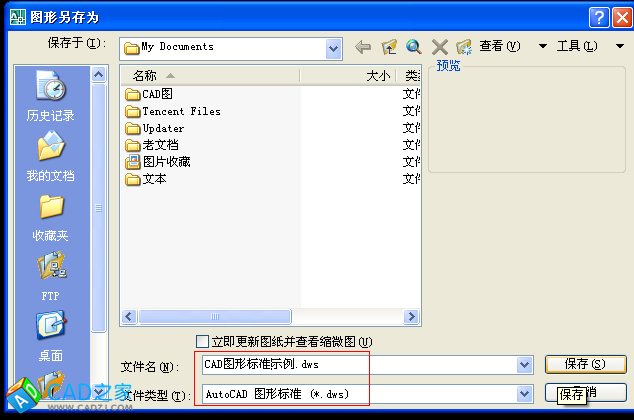

把它保存為dws文件,dws文件就是“CAD圖形標準”。

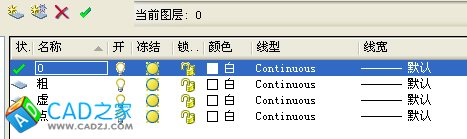

過幾天,你用CAD設置3個圖層,分別是“粗”、“虛”、“點”,除了圖層名稱外,什么都不動。

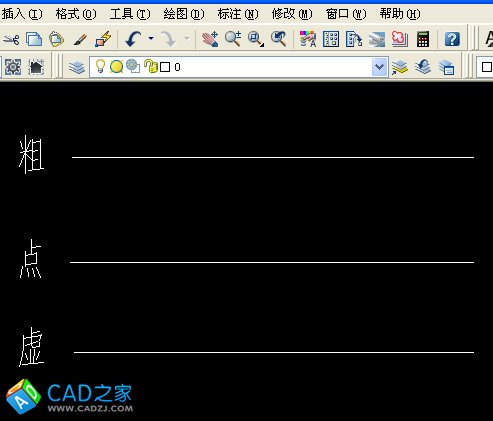

畫三條線,分別在這三個圖層里,顯然都是一樣的,因為你沒有設置參數。

想把這三個圖層靠到那個標準文件的圖層,自動把標準文件中圖層屬性吸附過來。
這時就用“CAD標準”工具了。
打開這個工具的三個方法:
(1)工具-CAD標準-配置;
(2)打開“CAD標準”工具欄;
(3)命令standards;

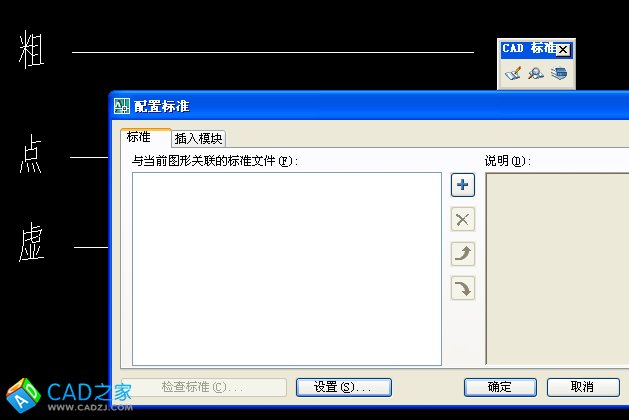

打開后,點擊“添加”按鈕:

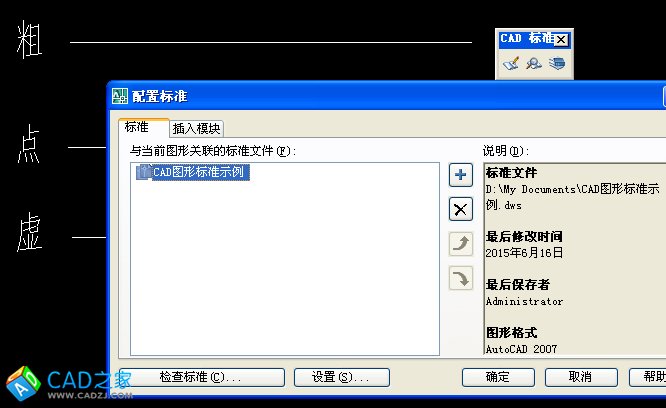

打開幾天前的dws文件,確定。

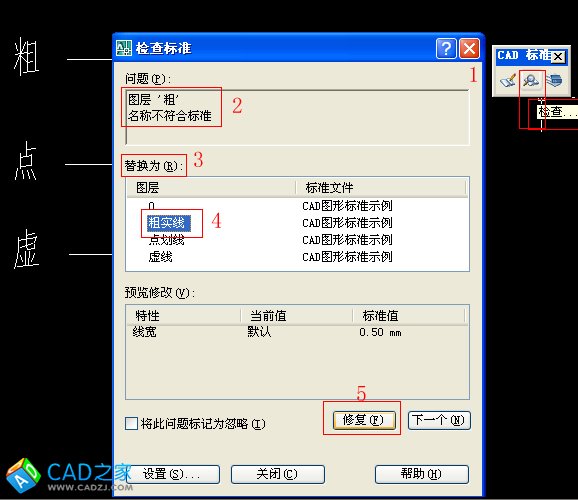

點擊“檢查”按鈕,看到圖層“粗”不符合標準,要替換為“粗實線”,點“修復”按鈕。

同理修復另外二個圖層,最后圖線發生了變化。

或許有人說,這么做沒有什么實際意義。但是您要知道,您可以把您遇到的圖層都事先設置保留到dws文件中,下一次在實際畫圖時,想要什么樣的圖層,在這里“配置”、“檢查”、“修復”一下就可以了,方便自己。如果您每次畫圖都從圖層設置開始不怕煩,那就另當別論了。
