最近比較忙，而且感覺可寫的東西越來越少，所以有好長時間沒有發新博文了。正好這兩天遇到了一張圖紙打不開，就跟大家分享一下這方面的心得吧。
有時候圖紙會打不開，遇到這種問題非常頭疼。這種情況我遇到過很多次，現象也不完全一樣，有時會提示錯誤，有時會導致軟件崩潰退出，不光國產CAD會遇到這種現象，AutoCAD也會遇到這種現象，下面簡單跟大家介紹一下我曾經遇到的幾種情況和研究的結果吧。

1、 圖紙版本高于當前CAD版本。

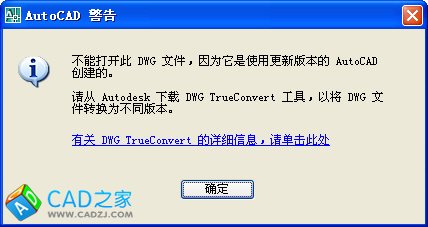

這種情況通常會有類似提示，如下圖所示。



要知道圖紙版本是否過高，也很簡單，可以用記事本打開圖紙看一下，具體判斷方法請參看：DWG文件都有哪些版本？
解決辦法：找類似提示對話框中提到的圖紙轉換工具，安裝高版本CAD，也可以讓有高版本的同事或朋友幫轉成低版本。
2、 圖紙數據量太大，打開圖紙所需內存超出了一定范圍。
如果打開圖紙到一定比例后軟件進入無響應狀態，等待一段時間后軟件退出。遇到這種情況可以打開任務管理器后重新進行打開圖紙，如果你安裝的是32位CAD，在內存占用上升到1.3 G以上以后退出，這種情況說明圖紙比較復雜，超出了軟件承受的極限。出現這種情況的原因也不完全相同，有的就是圖形數據量大，比如大型的地形圖，有些可能是圖中有一些特殊的數據占用大量?jī)?nèi)存。
解決辦法：如果經常操作類似圖紙，建議用戶安裝64位操作系統和CAD，并增加內存，這樣可以很好地解決這個問題。

3、 圖紙中有錯誤數據。
圖紙中的錯誤數據來源不同，因此現象和處理方式也不完全相同。有些圖紙可以通過修復打開，有些則無法打開。
有時會出現提示框直接告訴我們圖形文件需要修復，如下圖所示。



解決辦法:如果出現上述提示，直接在提示對話框中點“修復”按鈕即可，CAD會嘗試修復錯誤數據并打開文件。

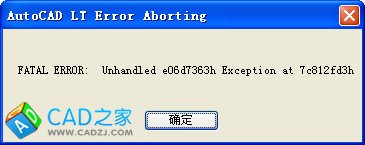

還有時會直接提示致命錯誤，然后軟件會直接退出，而且不同文件退出時提示的信息也不完全相同，如下圖所示。


也許這個提示對于開發分析錯誤有幫助，可以定位錯誤的位置并修改程序，但對于我們普通的使用者來說就沒有什么意義了。
解決辦法：用修復（RECOVER）命令再打開圖紙?jiān)囋嚕纯茨懿荒苄迯?fù)錯誤并打開。如果修復時還是出現這種提示并退出也不要完全放棄，你可以讓同事、朋友用其他高版本的CAD修復打開試試，如果其他版本能打開，另存一下，看看你的CAD是否能打開。如果各個版本都無法修復，那就只能找找前一個能打開的版本了。

4、 圖形文件無效。
如果打開圖紙的時候出現“圖形文件無效”的提示，通常這個文件就無藥可救了，如下圖所示。
CAD圖為什么打不開？遇到這種情況如何解決？
出現這種情況的原因可能有兩種：意外和人為。
所謂意外，就是圖形文件在保存、拷貝、下載等過程中因?yàn)榇疟P壞道、斷電等意外原因?qū)е挛募p壞、不完整。
解決辦法：這種情況的話圖紙通常沒有辦法修復，只能找備份文件或之前自動保存的文件了。恢復備份文件或自動保存文件的方法請看之前相關的文章： CAD出現錯誤異常后，如何恢復圖紙。
人為的我也遇到過好幾次，但他們并不是故意的，只是對CAD的相關文件不了解，錯誤地將一些后綴，如*.dwl文件的擴展名直接改成*.dwg，或直接將*.dxf直接改成*.dwg。*.dwl根本不是圖紙文件，改了擴展名也不能打開。DXF雖然是圖紙文件，可以打開后另存為DWG，但直接改擴展名是無法打開的。
解決辦法：將文件改回原來的擴展名，找正確的圖紙?jiān)募騻浞菸募蜷_(kāi)。

5、 CAD軟件或系統環境的原因。

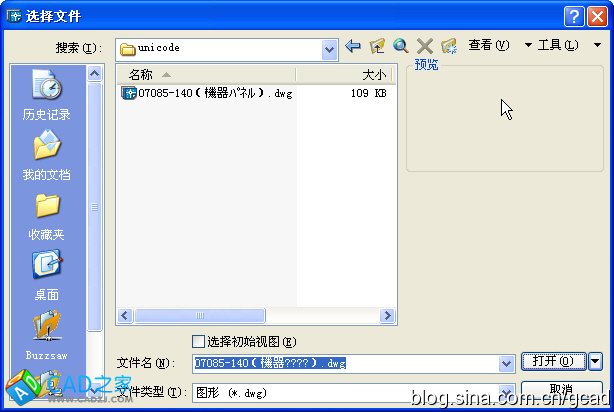

假如你用的是CAD低版本，比如AUTOCAD 2007以下版本或浩辰CAD8之前的版本，這些軟件是非UNICODE軟件，無法識別其他語言的特殊字母，例如要在中文操作系統打開一張日文文件名圖紙時，在打開對話框的文件名一欄中有些字符會顯示為問號，點“打開”按鈕后軟件會提示不識別或無反應，如下圖所示。
CAD圖為什么打不開？遇到這種情況如何解決？
解決辦法：將文件名修改成中文或英文打開，或者安裝安裝支持UNICODE的CAD版本。
除了上述問題外，還有一些其他原因可能導致打不開圖紙，例如安裝了天正插件等在打開圖紙時會起作用的工具或插件、CAD安裝不完整等等，因?yàn)轭愃圃驅е聜€(gè)別圖紙打不開的情況比較少見，需要具體情況具體分析，這里就不再列舉了。如果大家遇到其他類似問題并有好的解決方法希望能分享一下。
圖紙打不開的情況雖然不多見，但一旦遇到這種情況會很頭疼，希望上面的一點心得能對大家有幫助！
