除此之外，還需要切點均為切線的中點

AutoCAD的參數化分為幾何約束和標注尺寸約束，一般先進行幾何約束，能通過幾何約束進行約束的盡量不用標注尺寸約束。幾何約束可以先行打開推斷約束——狀態欄中左邊起的捕捉工具右側——一一個填充的小正方形和一個未填充的小正方形用一條豎線連接的圖標。打開后，繪圖時，就會根據你繪圖的位置來推斷幾何約束關系并自動添加。

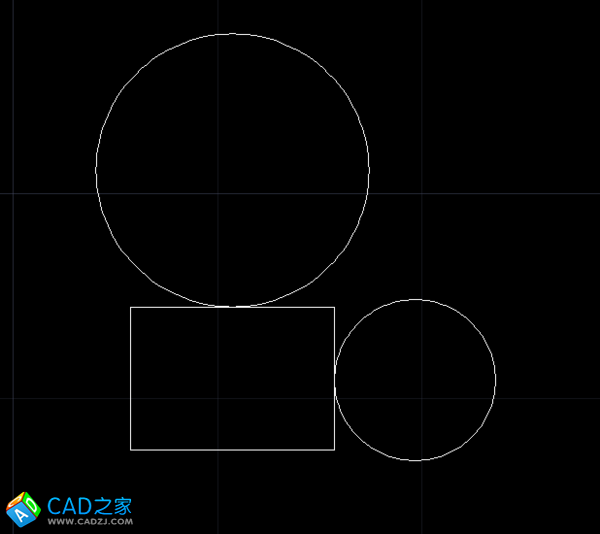

如你這個貼圖，如已打開推斷約束，繪制矩形時，會自動添加組對邊平行、一個垂直、一條橫線水平或一條豎線鉛直（與你繪制矩形時的方式有關），再繪制圓時，當拖動鼠標到靠近矩形的邊時，點下鼠標就會自動約束到圓與該直線邊相切。
也可以不先打開推斷約束，繪制完后，選擇所有要約束的圖形，在參數化工具選項卡中點“全部約束”。推薦這一方式，這樣更具有主動性。
兩圓的相等一般要在選擇相等約束的工具后，再分別選擇兩個圓即可。
