無論你用的是AUTOCAD還是國產CAD，估計都遇到過異常退出的狀況。遇到這種情況肯定特別郁悶，要么是圖打不開，沒法干活，要么是辛辛苦苦畫了半天突然退出，幾個小時的活白干了。對于AUTOCAD大家可能會容忍一點，會想是不是自己的電腦有問題了，或者自己CAD安裝包有什么問題了；如果用的是國產CAD，肯定就會抱怨：什么破軟件！
必須得承認國產CAD跟國際領先的產品從性能、穩定性上還有一定差距，但國產CAD現在也相當成熟了，遠遠超過了日本、韓國等國家的CAD。
CAD為什么會異常退出呢？我將我遇到的集中情況大致列舉一下，并簡單說一下解決方法，希望對大家有幫助。
一、圖紙巨大或有大量冗余數據，導致開圖的時候內存耗盡，最終導致CAD軟件退出，這種情況在32位版本的CAD上比較常見。

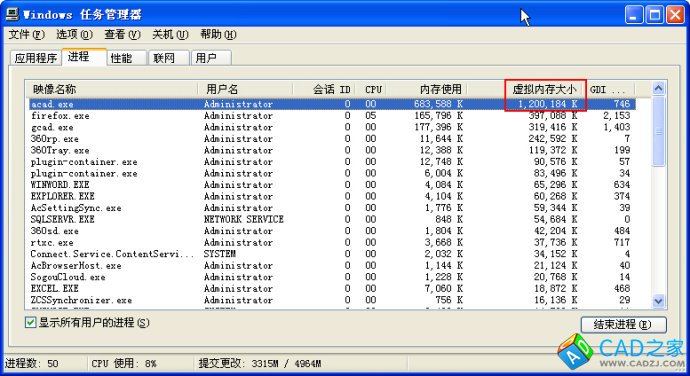

確認是否內存不足導致CAD退出的方法很簡單，當CAD開圖時響應很慢時，我們可以打開WINDOWS的任務管理，看一下CAD的內存使用情況。如果用的32位CAD，當CAD內存使用超過1.5G，CAD通常會直接退出，如果內存占用1.2G以上，也許能打開，但可能在操作圖紙的時候仍有可能退出。即使你用的64位機器和CAD的，但如果CAD占用內存超過一定程度，也一樣有可能出現退出現象。任務管理器的截圖如下：
這是XP系統任務管理器的截圖，其他系統可能不太一樣，重點觀察虛擬內存占用的情況。如果你的任務管理器沒有顯示虛擬內存，可以自己添加列。
就算是內存占用巨大，情況也不完全一樣，我遇到的就有好幾種，下面簡單列舉一下。
1、
因為有大量復雜的多段線或樣條曲線，少則四五十兆，大則一、二百兆，這些圖紙，這種圖紙在打開的時候，有的需要占用幾個G的內存，如果用的是32位的CAD或機器內存比較少，經常會吃不消。
如果需要經常處理這類圖紙的用戶，建議安裝64位系統和64位的CAD版本，配置更多的內存。AUTOCAD和浩辰CAD等都提供了64位版本。
2、
填充樣式的描述比較簡單，圖案名稱、比例、邊界線等等，但填充要顯示到屏幕上，必須將數據轉換為一條條的直線，如果填充非常密集，就會導致顯示數據巨大，內存占用急劇上升。
首先要確認這些密集填充是否圖紙必須的。有些初學者不太清楚線性填充和實體（SOLID）填充的區別，默認選用線性填充后，將比例改得很小后當SOLID填充用。如果能查到這類問題，直接將填充樣式改成SOLID就可以解決了。
如果打開就退出的話就只能另想辦法了。CAD為了避免過于密集填充造成操作性能下降甚至圖紙無法打開的情況，專門設置了一個變量：hpmaxlines，也就是單個填充中線的數量極限值，當單個填充線數超過此數值時，會用SOLID(實體)填充顯示。如果感覺圖紙打不開跟填充有關系的話，可以適當調低HPMAXLINES的數字。AUTOCAD默認的數字是1000000，我們可以改成300000或更小，然后打開圖紙試試。
如果圖紙中必須使用大面積的填充，例如小區規劃圖等，首先我們要設置適當?shù)奶畛浔壤Ｔ诶L圖的時候可以通過調低HPMAXLINES數值來提高操作速度，當要打印輸出的時候，再將參數調整回來。
關于這類問題以前曾詳細講解過，請參看：有的CAD圖紙很小，為什么打開很慢甚至打不開？
3、
這種圖紙遇到過幾張，是別人傳過來的，圖紙有40多MB，在32位的機器上用AutoCAD打開直接退出。最后在64位機器上終于將圖打開，所有圖形才不到2萬個，也沒有復雜的圖塊，將所有圖形都刪除并清理（PU）掉后再保存，圖紙還是40多MB，圖中有一個巨大的看不到的數據，CAD在打開的時候使用了1個多G的內存。我也不清楚這個巨大的非圖形數據是什么東西，據說圖紙是從MICROSTATION轉過來的，可能是DGN文件的相關數據。
這種圖打開慢、操作慢，剛開始真是沒有辦法。發現問題后，從原圖中復制所有圖形，開一張新圖，粘貼到原坐標，保存后圖紙也就1MB左右，打開和操作都變得輕松無比。
有不少設計單位和個人會使用一種或多種設計軟件，有些CAD圖紙是從其他軟件轉換過來的，這種轉換的圖紙就有可能產生類似錯誤或冗余的數據。如果圖形不多而圖紙?zhí)貏e大，可以檢查一下看是否有這樣的數據，如果這些數據對繪圖沒有影響，可以將圖形復制到新圖后再繼續操作。
二、圖紙中有錯誤數據，導致CAD在處理這些錯誤數據時出現異常并導致退出。
有些圖紙打開時占用內存不大，但有時CAD一打開這樣圖紙就會退出，或者能打開，執行某些特定操作就會退出，例如打開圖層管理器就會退出。這種圖紙多半是有錯誤數據，CAD是否會退出取決于CAD自身的容錯性，有些圖紙在AUTOCAD打開會退出，但在浩辰CAD里可以正常打開，有一些AUTCAD可以正常打開，而在浩辰CAD里則有可能會退出。
錯誤數據比較常見，很多圖紙里都有，但導致軟件打不開或異常退出的錯誤圖紙倒不太多。一些無法打開的圖紙或操作過程異常的圖紙，可以用修復（RECOVER）打開，會看到CAD檢測到并修復了一系列錯誤數據。當然也有些圖紙，修復也無法打開。
為什么很多圖紙中都會有錯誤數據呢？這些錯誤數據是怎么來的呢？
說實話，我也說不清楚，估計來源可能有下面兩種：一是從其他軟件轉換過來的數據，二是CAD的插件或二次開發軟件生成的數據。不同軟件對DWG/DXF文件兼容的程度不一樣，將其他數據寫成DWG/DXF數據有可能發生錯誤；而一些CAD插件或二次開發軟件在創建或修改對象時，如果接口使用不正確或代碼寫得有問題，也有可能生成錯誤數據。就算用AutoCAD保存成不同版本的DWG/DXF，我估計也不能保證所有數據都能正確保存，因為不同版本支持的圖形對象不同，對象的參數也有可能不同。
遇到打開CAD異常退出或操作過程中CAD異常退出的圖紙，可嘗試用修復（recover）命令打開圖紙，看通過修復錯誤后是否能恢復正常。
三、遇到了CAD的BUG。
不管那款軟件都會有BUG，從WINDOWS到OFFICE，再到CAD。就算是AUTOCAD，估計他們每個版本的問題庫也會有幾千個甚至上萬個問題，只是普通操作觸及不到這些BUG。國產CAD推出時間相對較短，開發和測試力量都相對弱一點，遇到軟件BUG的幾率會稍微高一些。不過，國產CAD經過十多年的發展，現在的版本也相當穩定了，大家要對國產CAD給予信心和支持。
如果確認自己的圖紙沒有問題，但操作過程仍然出現了異常退出，估計是遇到CAD的BUG了。此時也沒有什么好辦法，可以嘗試用其他操作方式替代，看是否能繞過這個BUG。另外，CAD軟件在異常退出時會彈出一個發送錯誤報告的對話框，如下圖所示。
我想大多數人看到這個對話框時都會直接關掉。如果用的是AUTOCAD，不發的話我覺得可以。如果用的是國產CAD，建議大家還是將現象描述一下，哪怕在后面加上一句發牢騷的話，最好把錯誤報告發出去。
錯誤報告會幫助CAD廠商去發現、分析并解決一些內部測試中未發現的BUG，對提升CAD軟件的穩定性很有幫助。如果CAD廠商通過分析發現了死機的原因并解決了這個問題，那你使用下一個版本時就不會遇到相同的問題了。
如果你在使用國產CAD，不要單純?nèi)ケг梗部梢詾閲a(chǎn)CAD的發展貢獻一點力量，國產CAD在國外CAD產品和盜版的夾縫中生存非常不容易！
四、如果CAD軟件在啟動或使用簡單基本功能時就異常退出，這很有可能是CAD軟件或操作系統本身有問題了。
首先，可以先將當前用戶的臨時文件夾（%temp%）刪空（至少將與CAD相關的文件刪掉，例如類似acad.err這樣的文件），檢查一下C盤是否有空間，C盤和CAD軟件所在磁盤是否有壞道。確認硬盤和臨時文件夾沒有問題后再啟動CAD，如果CAD還不正常，那就只能修復或重新安裝CAD軟件試試。如果上述方法都試了，還不行，那你可以換個CAD版本裝一下試試。
網上流傳的CAD版本很多，有很多人都遇到了安裝或注冊不上的問題，我也無法確認原因，因此一直也不敢回答這樣的問題。
當使用CAD退出時，需要自己嘗試尋找規律，然后通過規律來判斷問題所在，再對癥下藥，才能找到解決辦法。當然，對于普通的CAD使用者來說，這種規律不太容易找出來，而且有些異常退出是隨機性的或錯誤累計出來的，也許這次操作退出了，下次同樣的操作就不退出了。在找不到規律的時候，唯一可以做的就是養成良好的習慣，防患于未然。可以做的主要有下面幾點：
1、不要在機器上安裝過多的軟件或反復卸載安裝軟件，定期整理系統，是操作系統始終保持在健康高效的狀態。如果要經常處理超大圖紙，趕緊升級到64位，多加點內存。
2、不要在CAD上安裝過多的插件，尤其是一些個人開發的小工具，使CAD軟件本身保持一個健康狀態。有些工具代碼水平比較低，沒有經過嚴格測試，運行中也會出現異常退出的現象或者生成錯誤數據；現在還有人專門開發CAD病毒，雖然危害不大，但非常討厭，所以安裝工具的時候要慎重。
3、減少圖紙在不同軟件間的轉換次數，不要反復改變文件的版本，減少出現錯誤數據的機會。如果必須要轉換的話，建議轉換后的圖紙直接用修復打開（RECOVER）或打開后進行核查（AUDIT），將能修復的錯誤先處理掉，降低出現異常的概率。
寫是寫了一大堆，但估計也不一定能解決你遇到的CAD異常退出問題，但還是希望能對有些人有幫助吧！
