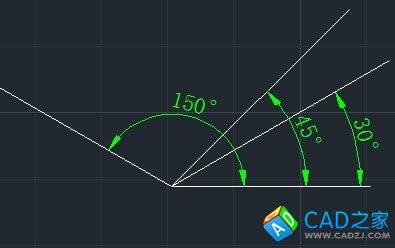

使用角度標注將兩條不平行線的角度尺寸標注出來。
-
點擊角度命令。也可以點擊標注下拉有個角度,或者可以輸入dan回車執行角度標注命令。
-
-
-
![cad教程之標注命令:[8]角度標注](/uploads/allimg/150131/0GHT121-3.jpg)
-
如圖示,點擊角度命令,然后提示點擊第一條線或者弧線,點擊圖示水平線。
-
然后點擊第二條線。第二條線也就是角度線的另一邊
-
然后鼠標移動拖動出角度尺寸線,鼠標點擊確定尺寸線位置。
-
以下是動態圖,希望對你有幫助,祝您學習愉快!
