cad是應用最廣泛的計算機輔助設計軟件，學會cad怎么畫齒輪是必不可少的，下面小編教大家cad齒輪畫法。
-
cad齒輪畫法很簡單，首先打開cad正交模式，并打開cad的圓心捕捉、最近點捕捉和端點捕捉。
-
-
接下來使用cad圓命令畫出一個同心圓。
-

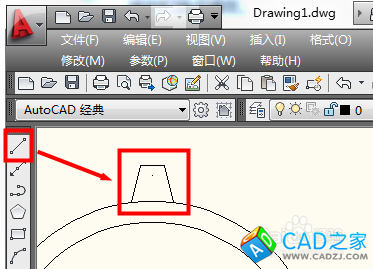

使用cad直線工具在外圓上畫出一個齒輪。
-

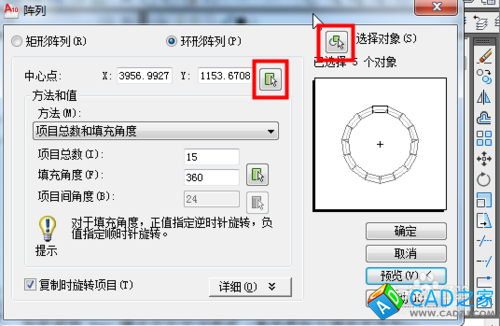

在cad陣列中選擇環形陣列，輸入陣列的數目和角度為360度。
-
接下來點擊陣列中的箭頭圖標設置陣列的中心點為同心圓的圓點，選擇對象為剛才畫的齒輪。（記得勾選復制時旋轉項目）
-
設置好cad陣列后可以先點擊預覽，沒問題后按回車返回點擊確定就可以了。
-

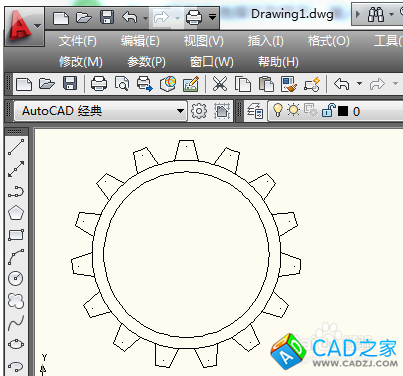

此時一個cad齒輪就基本畫好了。
-

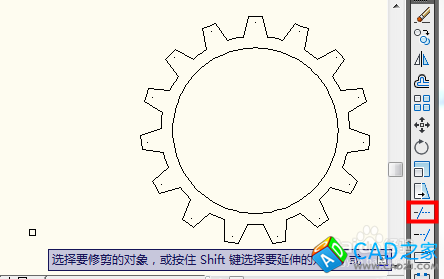

最后我們使用cad修剪工具刪除外圓上多余的線，cad齒輪畫法就完成了。
