(2)連通孔道應盡量直通，不能直通的孔道，應保證工藝孔位置安排合理、工藝孔數目最少、幾何尺寸最小且加工簡單；

(3)相交兩孔應至少包容小孔半徑，垂直相交兩孔孔深至少達到另一孔中心線，對面相交兩孔相交部分深度應至少達到兩孔最小半徑值。

對于不能直接相連的待通孔，需要設計工藝孔。而工藝孔的設計，不僅要滿足于連通兩待通孔，還應使油流通暢、能滿足一定的通流面積。所以在設計工藝孔位置、尺寸時除了遵循以上準則外，還應遵守以下規范：

(1)工藝孔位置應保證至少通過小孔的一半；

(2)工藝孔的半徑等于小孔的半徑Rg=Min(Rl，R2)。

3．3．2孔道連通設計

孔道連通設計的實質就是實現閥塊上任意兩條孔道的連通。分析兩孔道的相對位置關系是孔道連通設計的關鍵，它決定了孔道設計的連通方法、工藝孔數目和工藝孔設計的情況等[40]。閥塊上兩孔道間的位置關系有以下幾種情況：

(1)兩孔道位于同一平面(簡稱兩孔同面)

對于兩孔同面的孔道連通設計比較簡單直觀，下面來重點研究一下兩孔對面和兩孔臨面的情況。設液壓閥塊的長寬高分別為L，w，H。設待連通的兩個孔的坐標分別為

(2)兩孔道位于相對平面(簡稱兩孔對面)

兩孔位于相對平面的時候，分為兩種情況：前視基準面與基準面l(后視基準面)；右視基準面和基準面2(左視基準面)。先研究第一種情況，當兩點在前視基準面與基準面1上的時候，此時工藝孔需要打兩個，孔心分別為：其中x是根據底板尺寸和位置自主確定的。

(3)兩孔道位于相鄰平面(簡稱兩孔鄰面)兩孔位于相鄰平面的時候，分為四種情況，兩孔在右視基準面與基準面1，兩孔在基準面3與基準面l，兩孔在右視基準面與前視基準面，兩孔在基準面3與前視基準面這里只列出第一種情況，其他以此類推。兩孔在右視基準面與基準面1的時候，此時需要打一個工藝孔，工藝孔的坐標是

3．4輔助功能的開發

3．4．1坐標轉換

在Visual Basic的編程語言里對SolidWorks進行二次開發的語言所需要的坐標有些是空間坐標，而數據庫里的坐標都是基于二維平面圖而建立的。為了要實現目標，必須進行坐標轉換以獲得草圖的坐標的時候程序是由兩部分組成，一部分是獲得草圖點空間坐標，一部分是獲得草圖點的空間坐標的坐標，另一部分是獲得草圖點的空間坐標，轉換的時候要注意坐標的符合度和符號。在轉換前視圖的時候，二維坐標和三維坐標的是一致的，這個時候的三維坐標的x坐標和Y坐標即為二維坐標，而Z坐標則是三維坐標的z坐標；而轉換后視圖的時候，與前視圖相比不同的，三維坐標的X坐標則為二維橫坐標的負值。轉換左視圖的時候三維坐標的X不變，而三維坐標的Y則為二維坐標的Y坐標，而三維坐標的Z坐標則是二維的x坐標；而右視圖的時候，與左視圖不同的，三維坐標的z坐標則是二維坐標x坐標的負值。轉化下視圖的時候三維坐標的Y坐標不變，而三維坐標的X坐標為二維坐標的X坐標，Z坐標則是二維坐標的Y坐標；轉換上視圖的時候，與下視圖相比不同的三維坐標的Z坐標為二維坐標Y的負值。有了這個轉換，可以更好地進行二次開發。在程序里提供了即時測量點的空閾與草圖坐標的程序。

3．4．2外殼透明與清除特征顏色

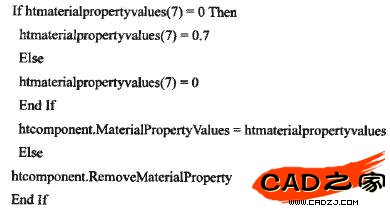

在檢查孔的通斷的時候如果零件的表面是透明的，那么再改變孔的顏色，就很容易觀察孔的連通情況，為此調用Component2：：RemoveMaterialProperty。設置透明值為0．7。
