卡座是很簡單的一個零件,平面圖也相當?shù)娜菀住?/p>
-

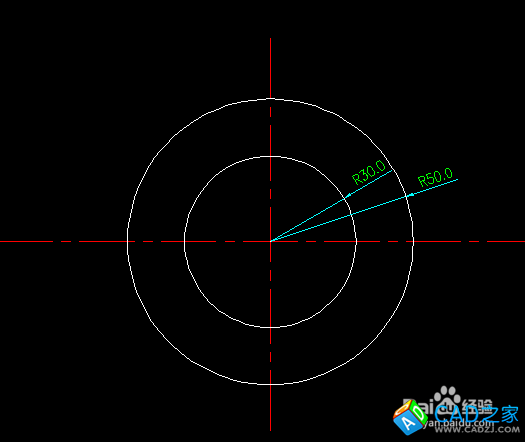

打開cad軟件,先畫二個同心圓,半徑分別為30mm,50mm。
-
沿著圓心向左100mm的位置,畫如圖所示的直線組合。
-

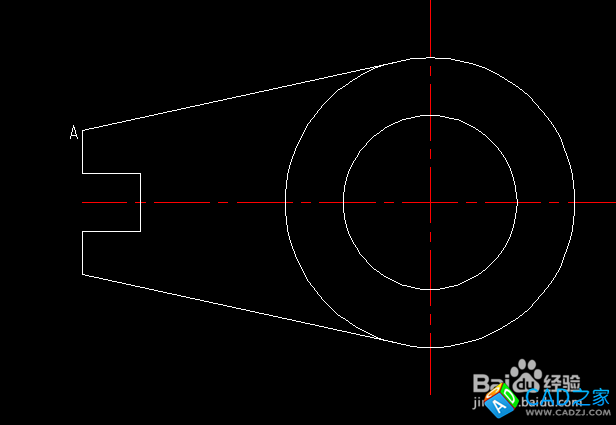

沿著如圖所示的A點畫大圓的切線,然后鏡像產生另一條切線。
-

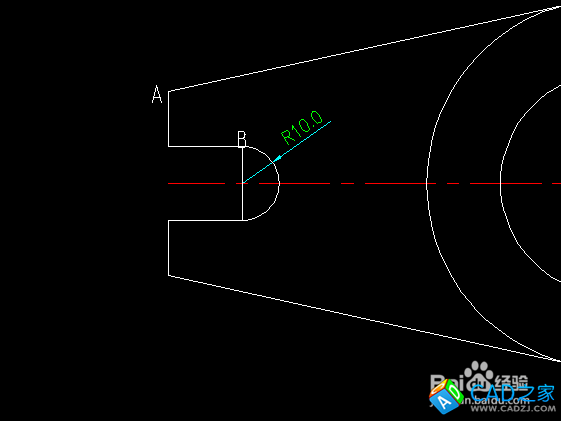

沿著B(niǎo)點畫半徑為10mm的半圓。
-
利用鏡像mi,就可以產生另外一邊,就得到卡座的圖紙。
