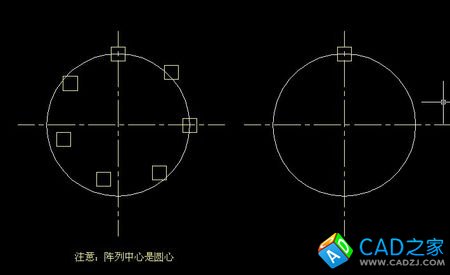

CAD環形陣列怎么做，如下圖

這個圖關鍵是找出環形陣列的中心點。
有個已知條件可以利用：環形陣列的第五個對象中心正好位于圓的右邊節點上。
經試做環形陣列可找到另一個條件：環形陣列不旋轉對象，其對象基點默認為對象的左上角點。
作圖思路：
1，復制圓上邊節點上的對象到右邊節點上，作直線L1連接兩對象的左上角點。
2，用cad畫正多邊形繪圖功能畫任意的正七邊形。作直線L2連接正七邊形上任意相隔一個角點的兩個角點。
3，正七邊形與L2一起選擇，旋轉角度：令L2角度旋轉至L1的角度。提示：利用旋轉的參照功能。
4，正七邊形與L2一起選擇，縮放，令L2長度縮放到L1的長度。提示：利用縮放的參照功能。
至此就畫出了連接環形陣列七個對象基點的七邊形。
5，畫出任兩條連接正七邊形某角點至其對角線中心點的直線，其交點就是正七邊形的中心點。也就是環形陣列的中心點。
6，環形陣列，指定環形陣列的中心點，不旋轉對象。
