在CAD中還有一些不太常用的功能，比如說“光柵圖”，“光柵圖”也稱為“位圖”，就是最常見的圖片，如照片、圖片等，據觀察，很少有人提到的話題。

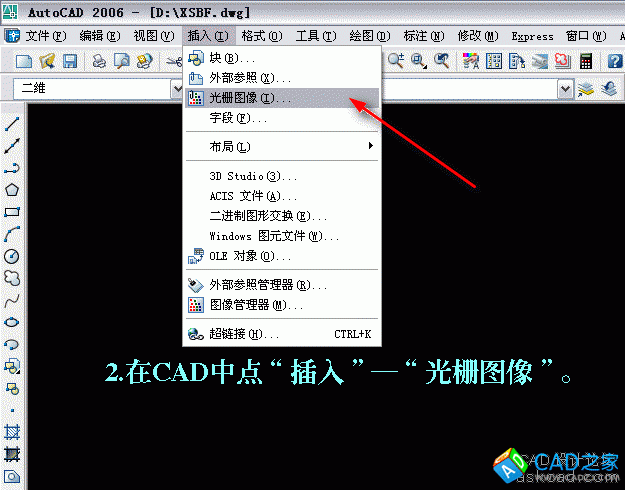

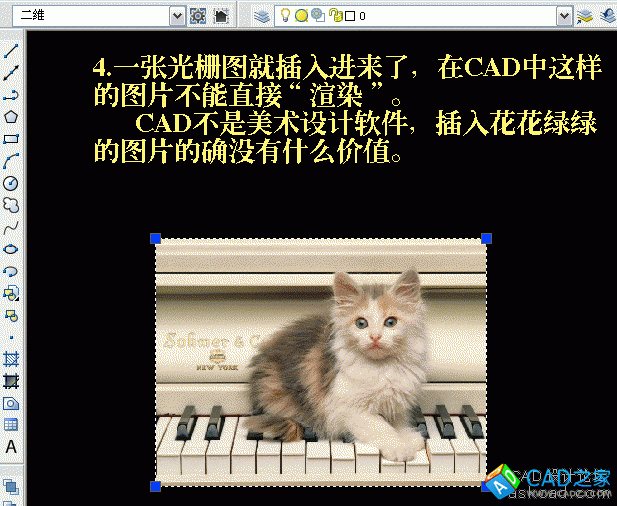

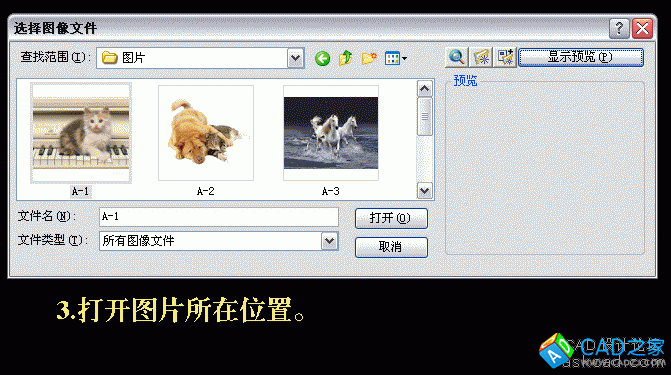

在CAD中插入光柵圖是很簡單的事情，基本上用過CAD的人都知道，估計許多人有這樣的看法——CAD的這個功能有點“花哨”，有它也可，沒它也可，好象沒有什么實際運用價值，所有罕有人言之。
在下將以前說過的一些內容，再加點新內容，就簡單說說“光柵圖”的一點運用，希望剛學習CAD的朋友，不要認為“光柵圖”沒價值，凡事皆‘尺有所短，寸有所長’，縱然是雞肋，丟之也未免可惜，積累點滴經驗，以備將來不時之需。
下面簡要介紹幾個“光柵圖”的用途。

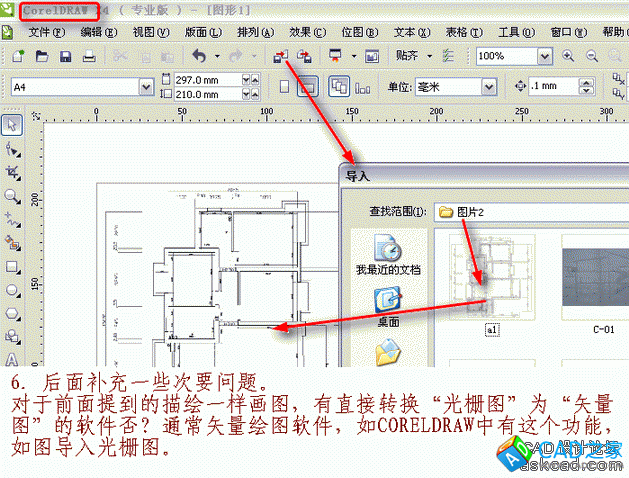

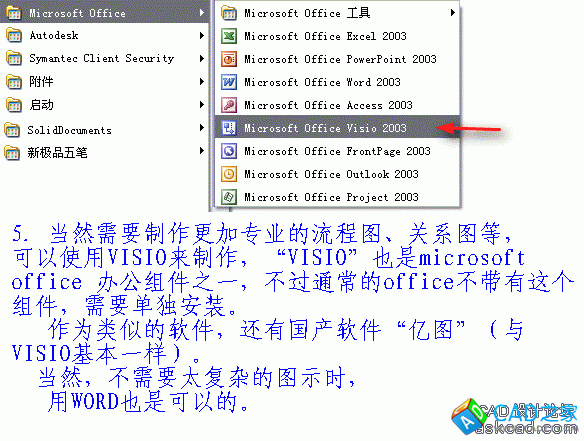

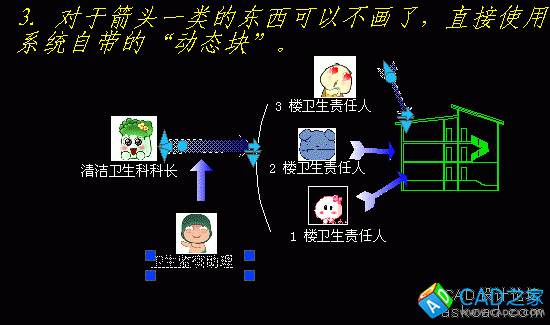

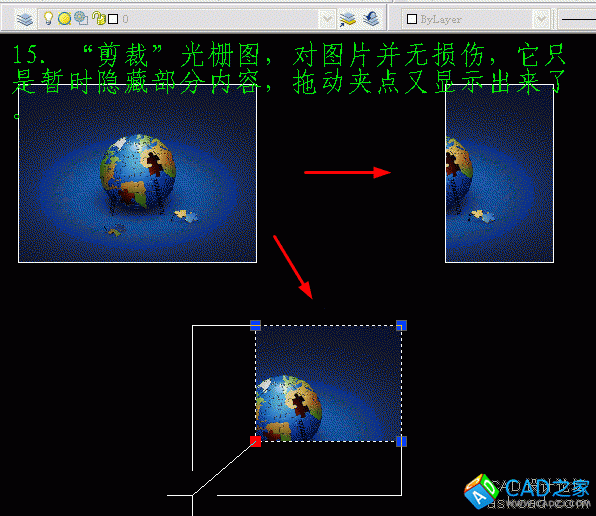

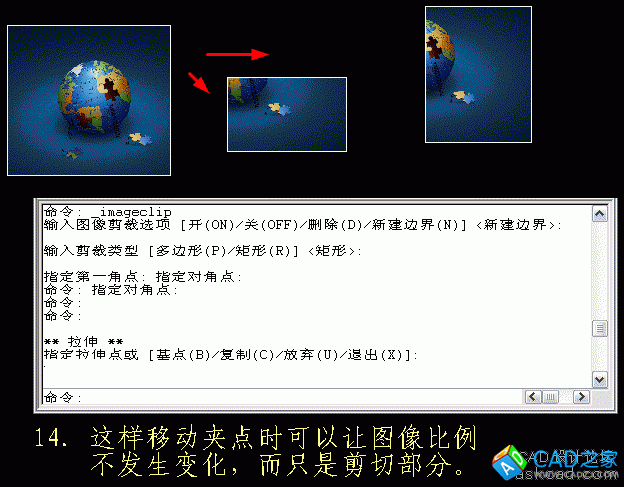

五、其它一些不重要的內容。 小結：

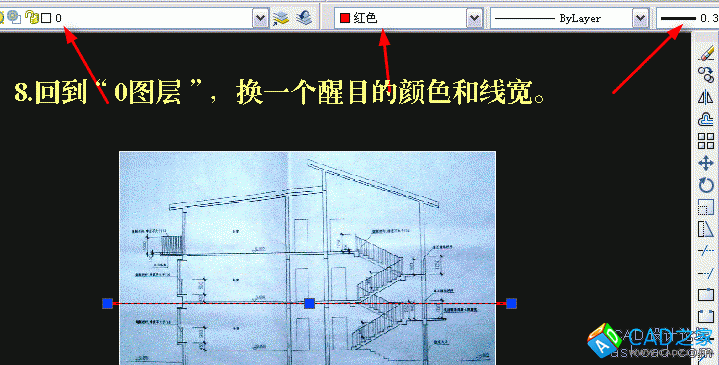

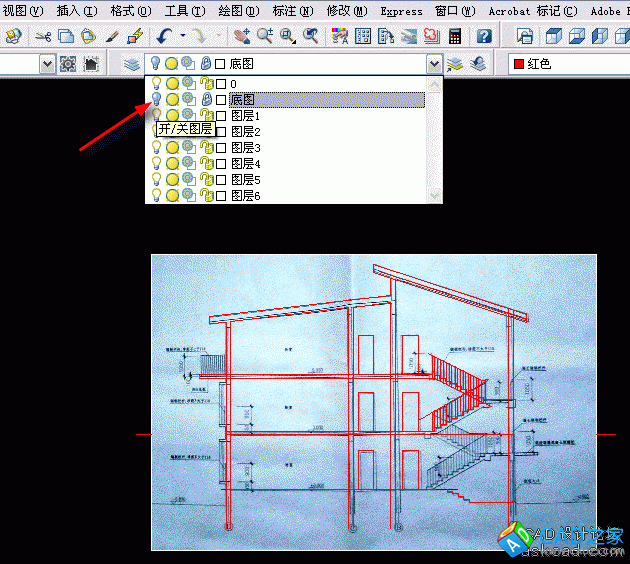

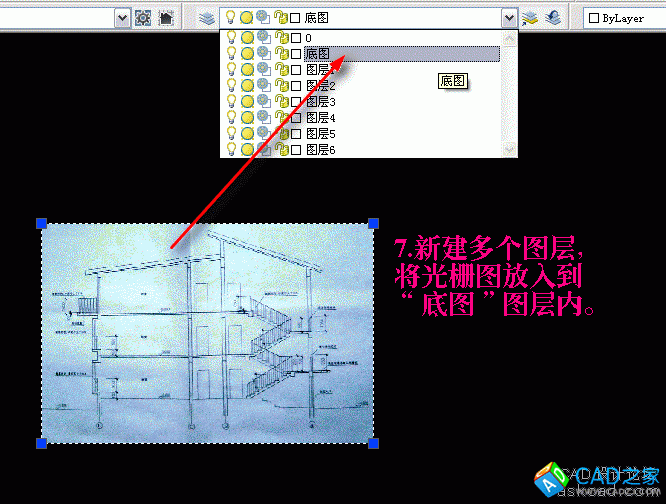

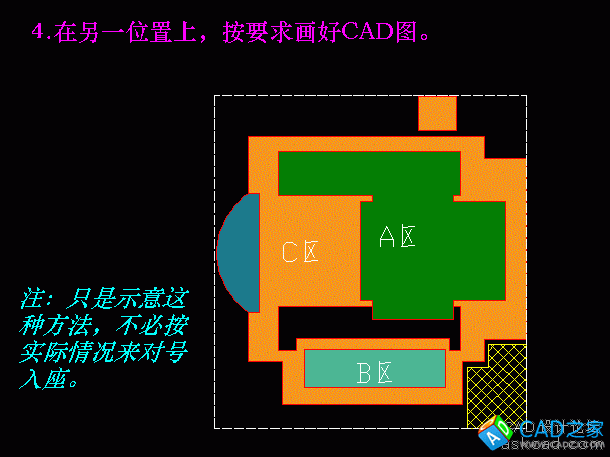

一、作為參照底圖。

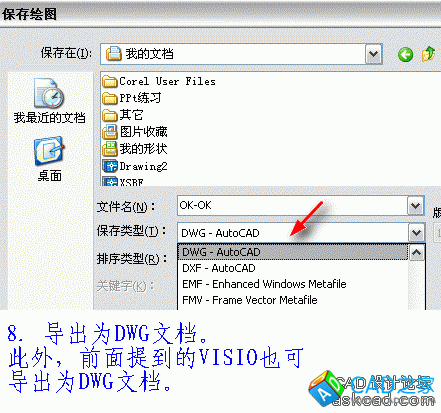

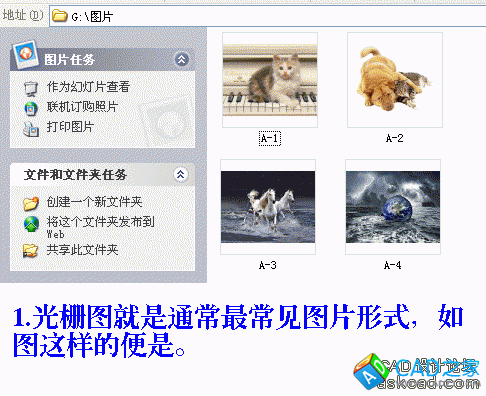

電腦上的圖片通常分為兩大類，一類是“矢量圖”，制作軟件代表就是CAD、CORELDRAW、AI、RHINO、VISIO等等。另一類就是“光柵圖”，也就是最常見的圖片，如數碼相機照片、網絡圖片等等。
通常來說，“矢量圖”很難直接看到內容，比如將CAD的文檔拷貝在沒有安裝CAD的電腦上，一般就看不到其內容。其它矢量圖也是如此，即使不安裝相關軟件，也要有專門的瀏覽插件才行，而“光柵圖”則好象無所禁忌，手機上也能看。

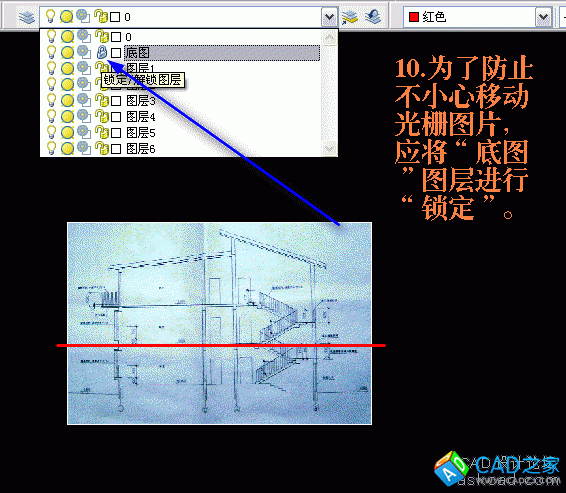

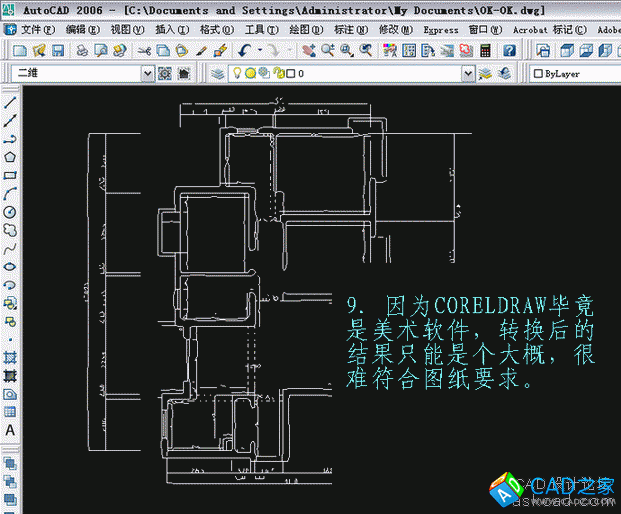

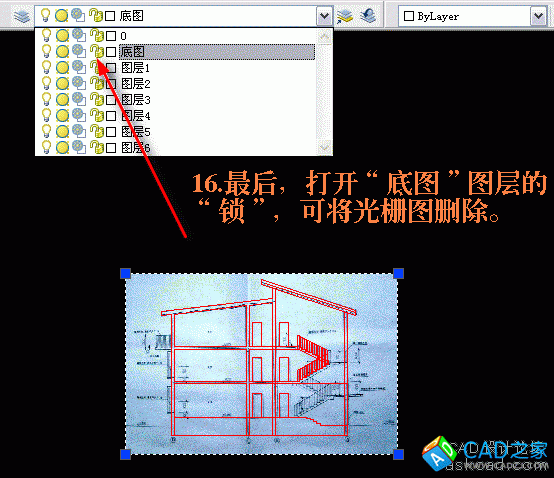

插入光柵圖片作底圖是很有意義的，以前也提到過。因為相當多的圖紙設計，并非是前不見古人的，唯我獨創的，很多人都是根據別人的勞動成果，修改移植而成的，比如從紙質藍圖上找到一個類似的圖，想照抄下來進行修改，最簡單的方法就是把圖紙上用“掃描儀”給掃描成光柵圖，沒“掃描儀”也可用數碼相機給拍攝成圖片。
這個技巧并非就視為投機取巧，試想一下，如果別人給你一幅紙質圖紙，讓你照著畫出來，你有什么方法呢？難道左邊擺幾把尺子，量一下，畫一下，左一眼，右一眼，再量一下，畫一下，動一下尺子，動一下鼠標……，辛苦且不說了，這樣能保證沒有遺漏的線條嗎？怎樣比對呢？再者，如果遇有不規則的曲線，怎樣畫和原圖比較接近的效果呢？
作者: xsbf 發布日期: 2009-10-14

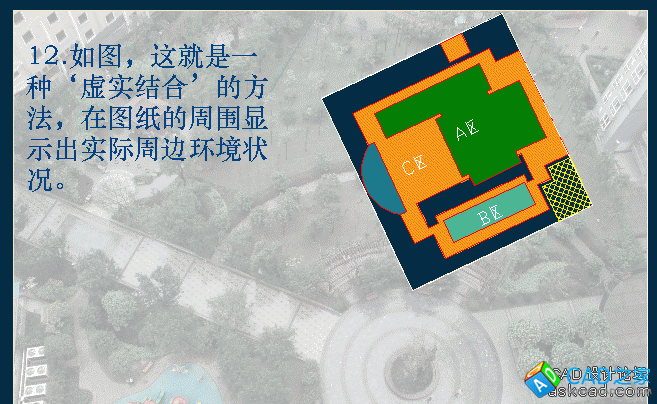

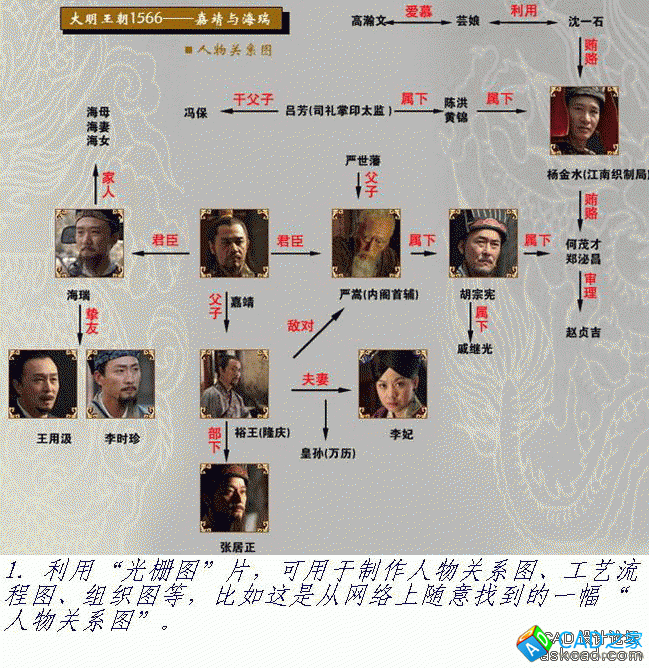

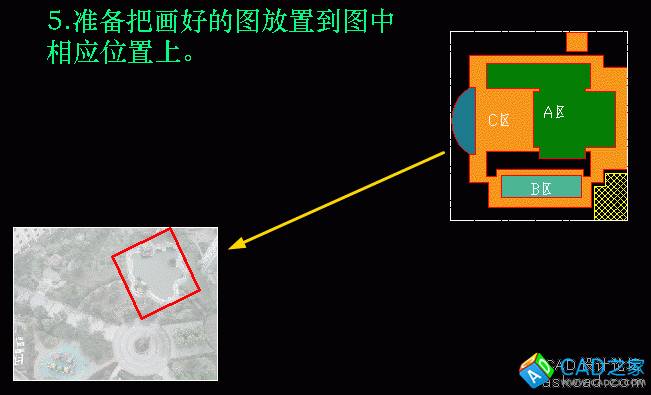

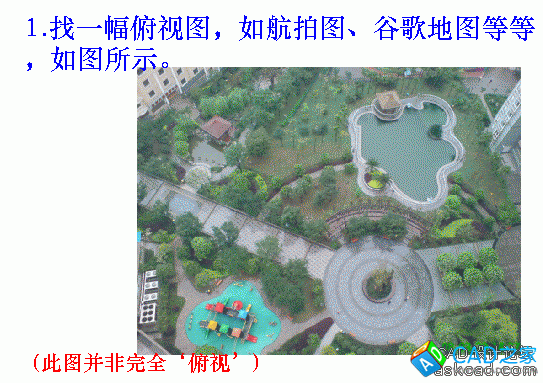

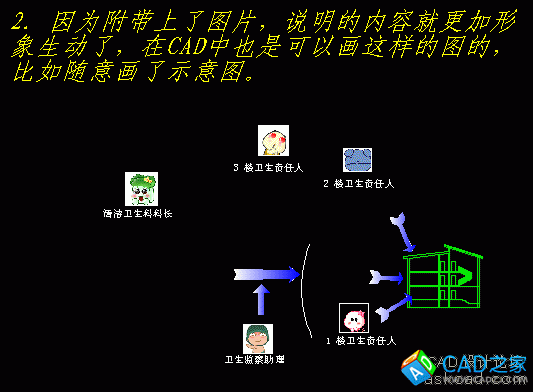

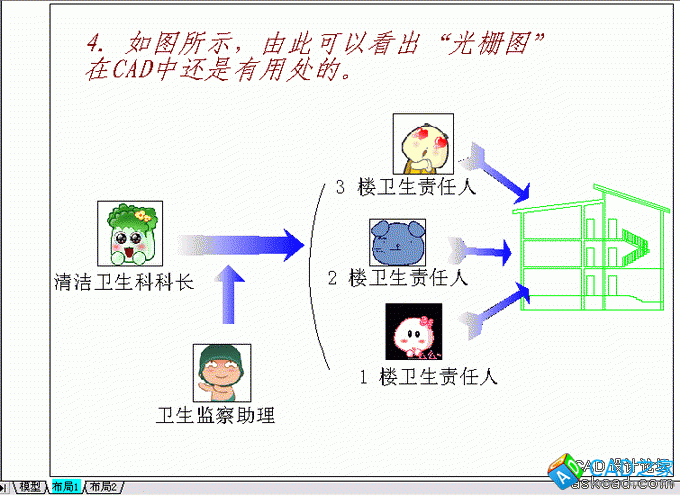

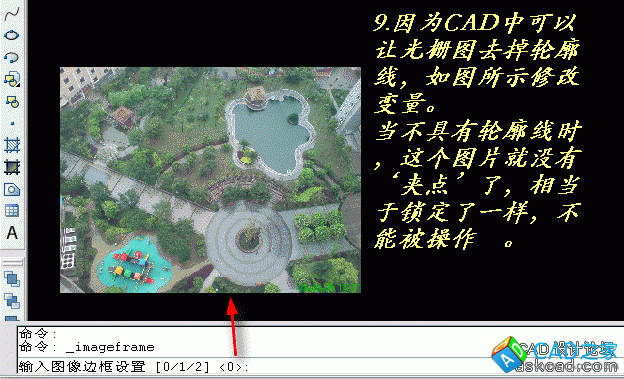

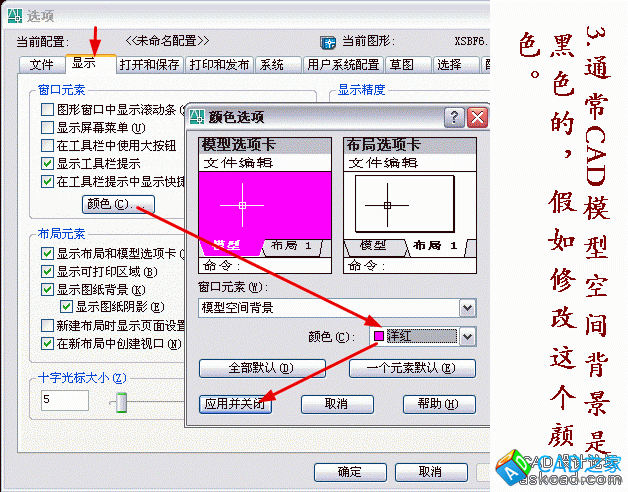

二、作為實際的背景圖片
這是一種‘虛實結合’的方法，其實說來類似的效果屢見不鮮，比如‘水印’效果等等。
作者: xsbf 發布日期: 2009-10-14

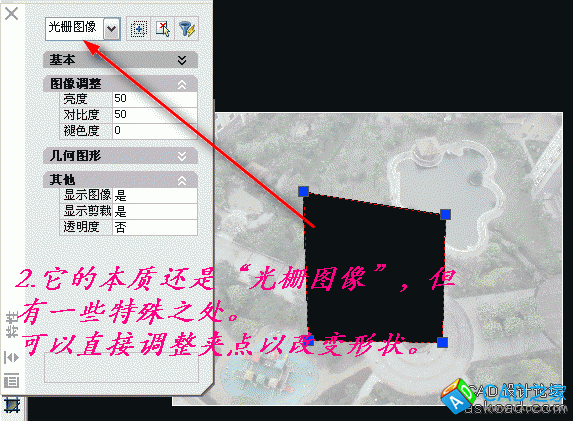

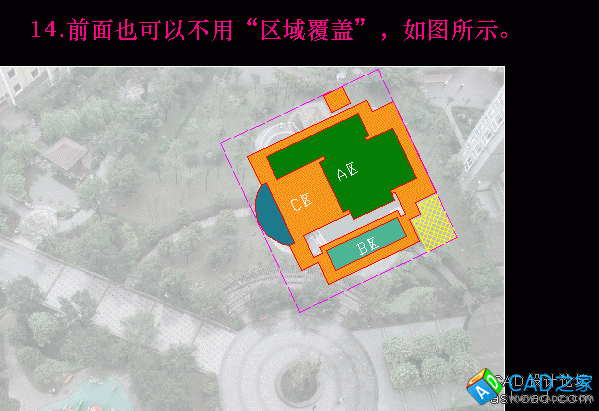

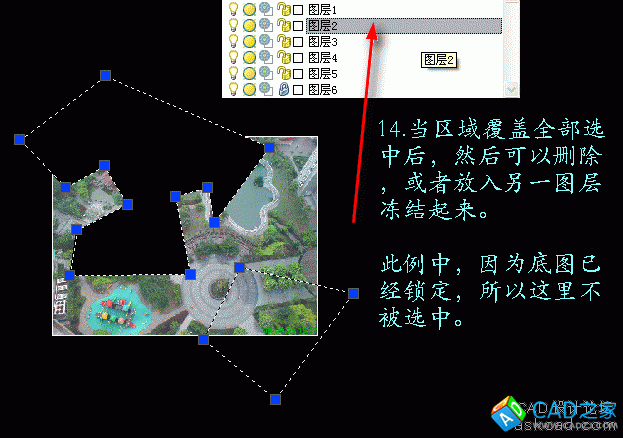

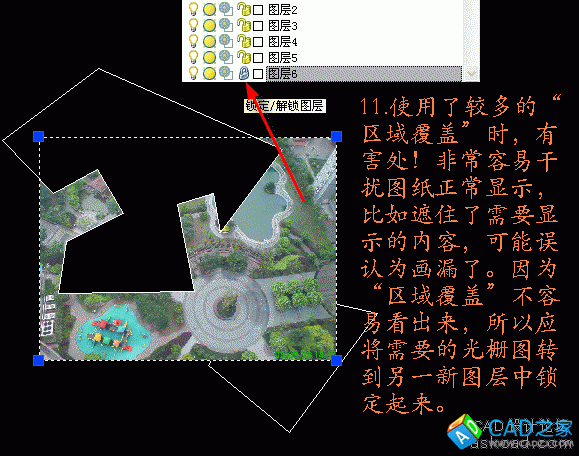

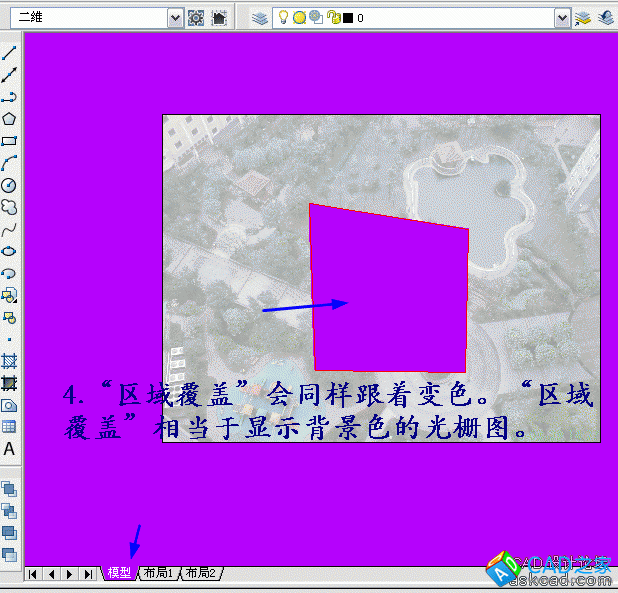

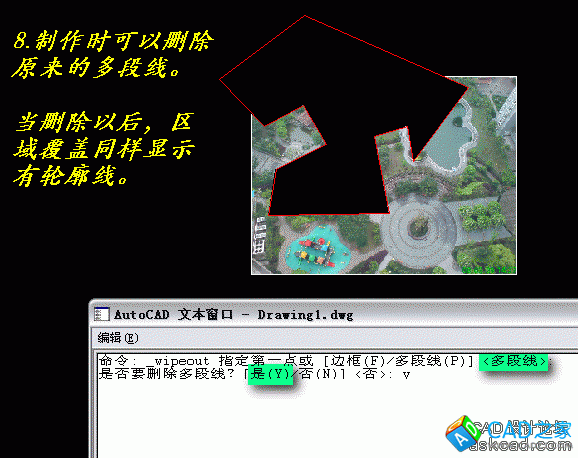

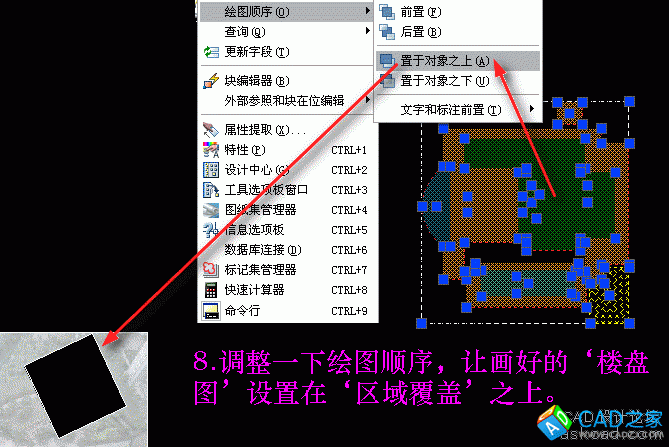

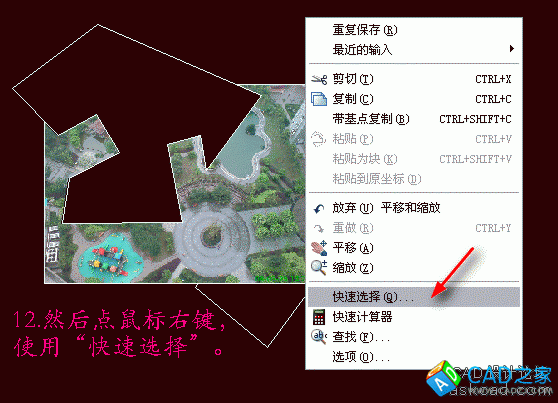

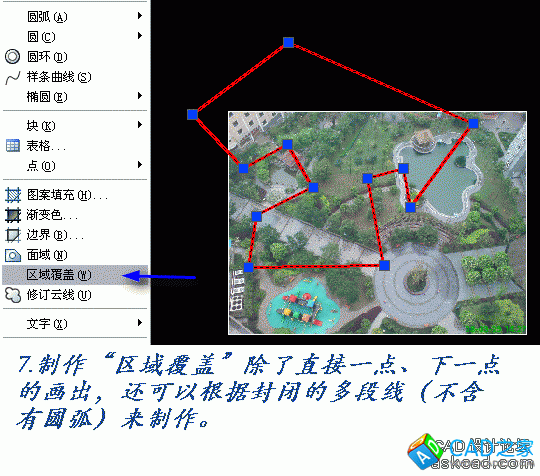

三、區域覆蓋

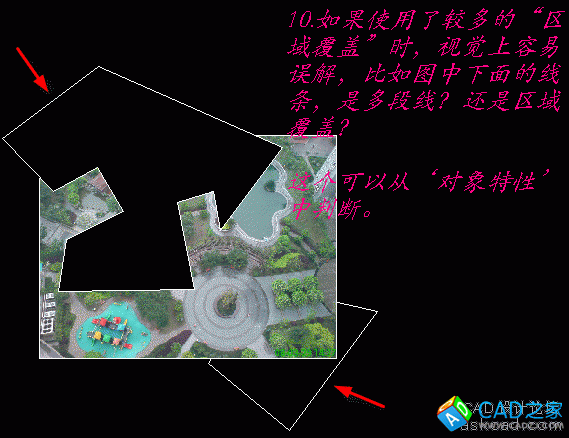

既然提到這個命令就再說說，“區域覆蓋”它主要用于在比較復雜、密集的線條上顯示說明文字信息，通常用得不多，用多了反而很麻煩。
作者: xsbf 發布日期: 2009-10-14

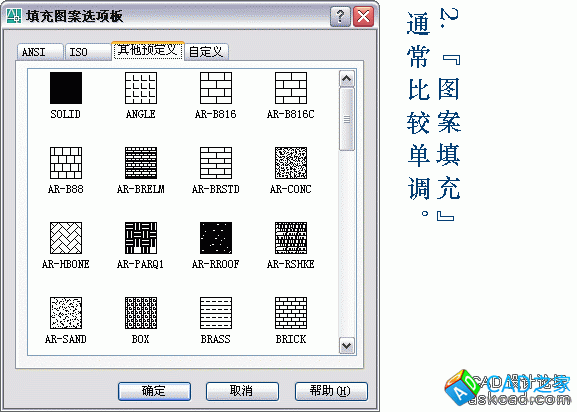

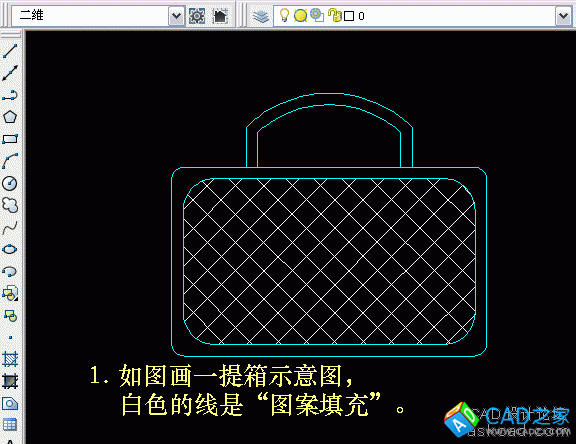

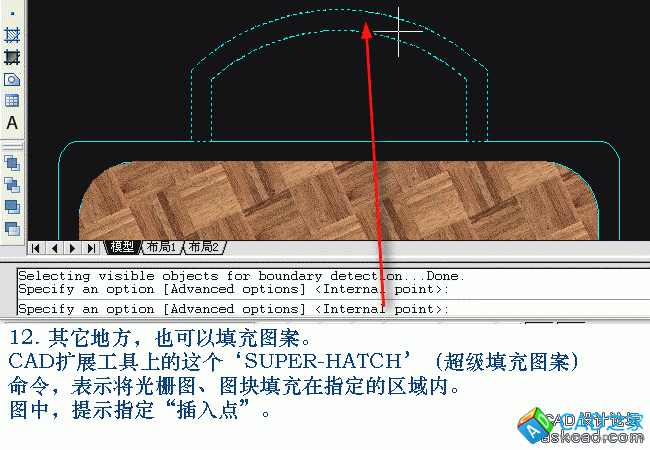

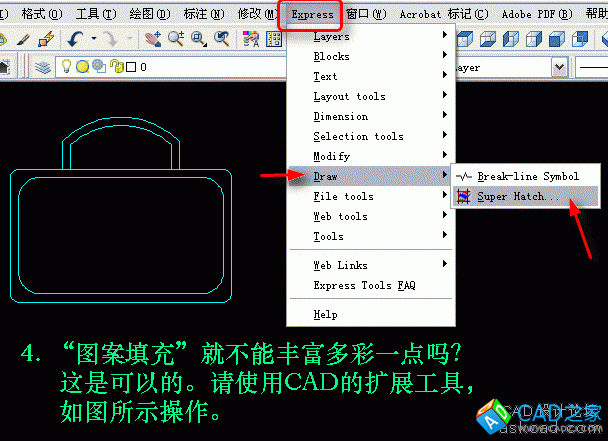

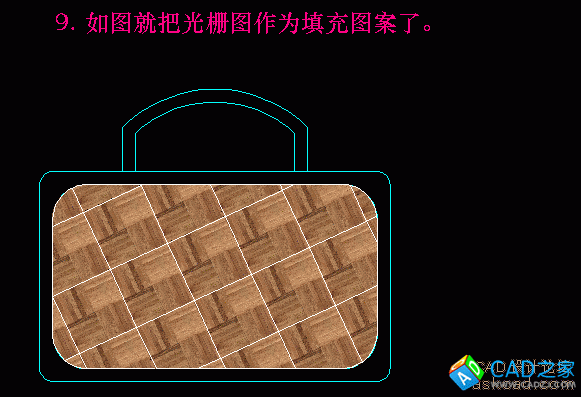

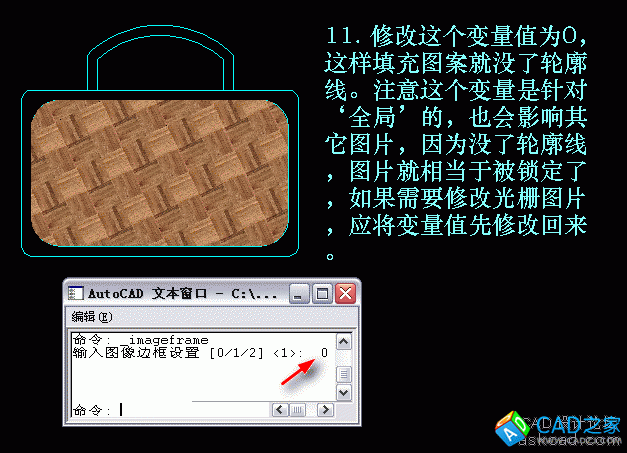

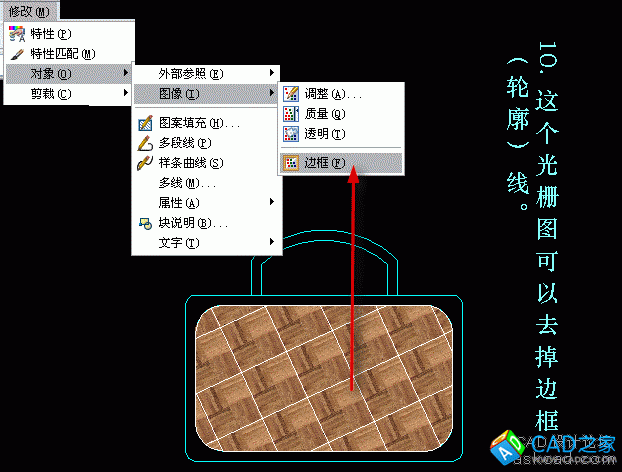

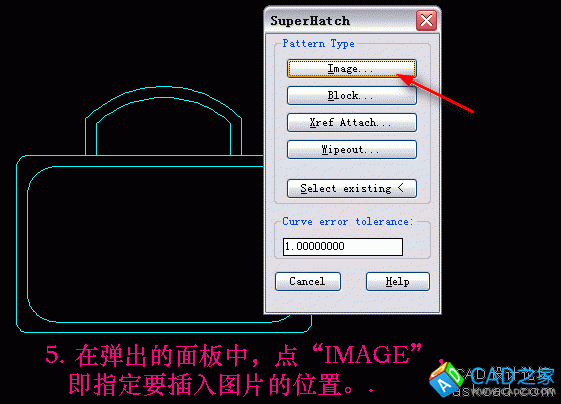

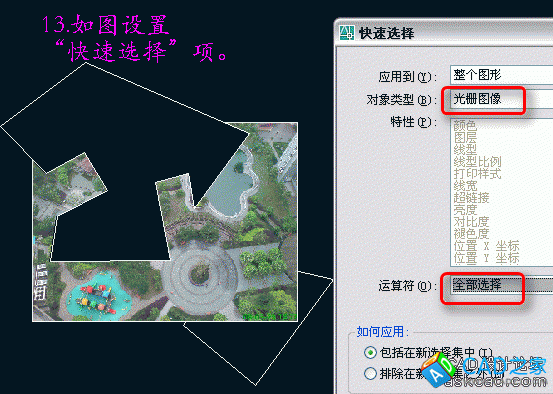

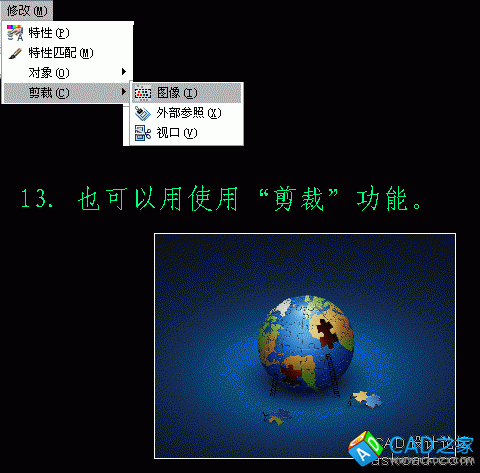

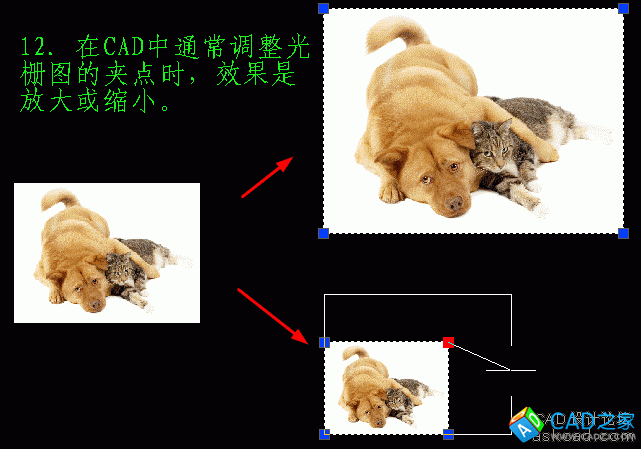

四、作為填充圖案,用于特殊之要求
作者: xsbf 發布日期: 2009-10-14
1. 在下認為，“光柵圖”最大的用途還是作為參照底圖，這是一件提高畫圖速度和準確性的好方法。不可避免的問題的是相機照片因為投影方式不同，圖形會變形，所以繪圖時，并非‘照本宣科’不動腦，而是結合通常畫圖的方法來進行。
2. 對于圖紙較大時，無法拍攝到一張相片中，可以分區域照成多張照片，然后在CAD插入多張，進行拼接。

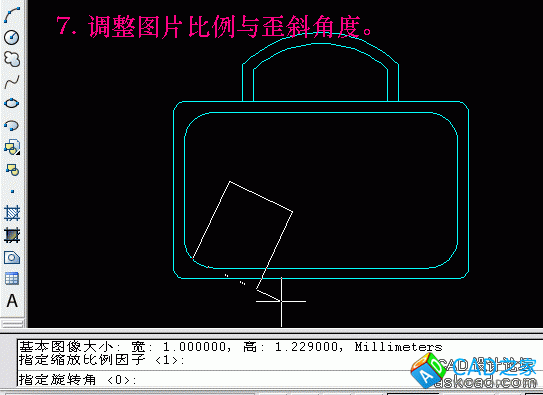

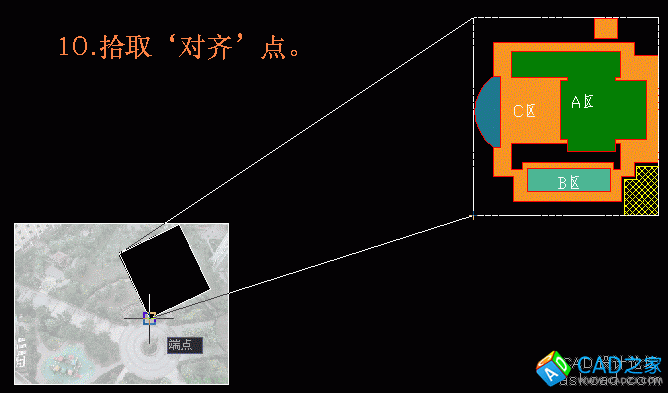

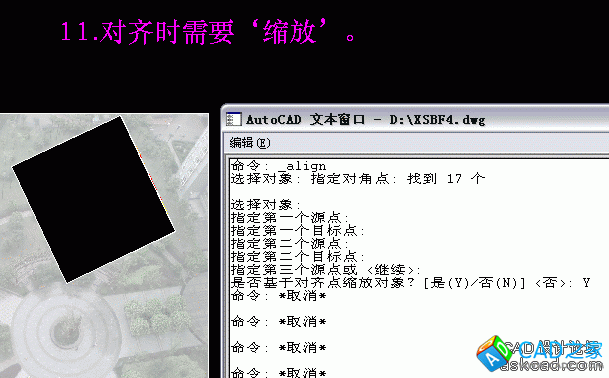

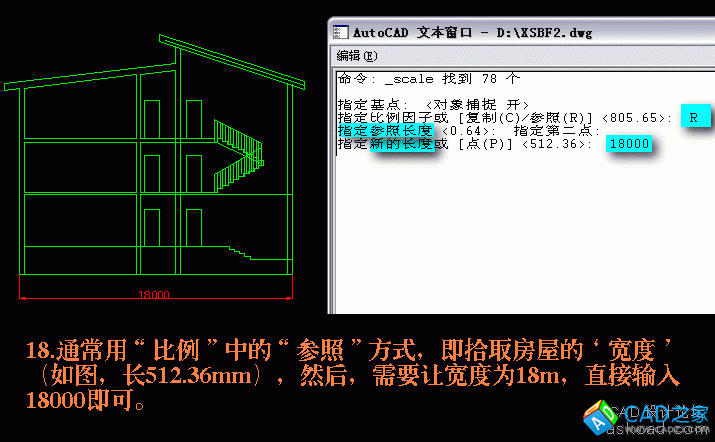

3. 不管是拼接照片，還是描紅畫圖，其實都會用到兩個重要的命令——“比例（參照）”和“對齊”，對于剛學習CAD的朋友，一定要把這兩個命令搞得爛熟于心，大有益處！
4、“虛實結合圖”的圖片，需要正視圖（主、俯、左）這樣的，這樣的圖片很少，這個方法供有特殊需要的朋友試試。

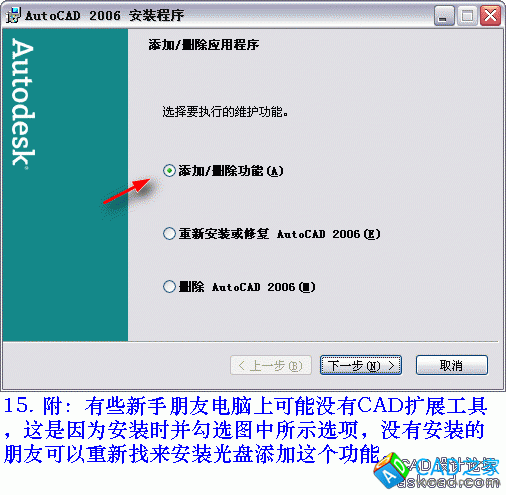

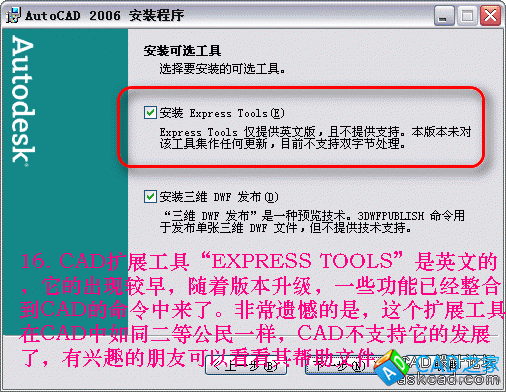

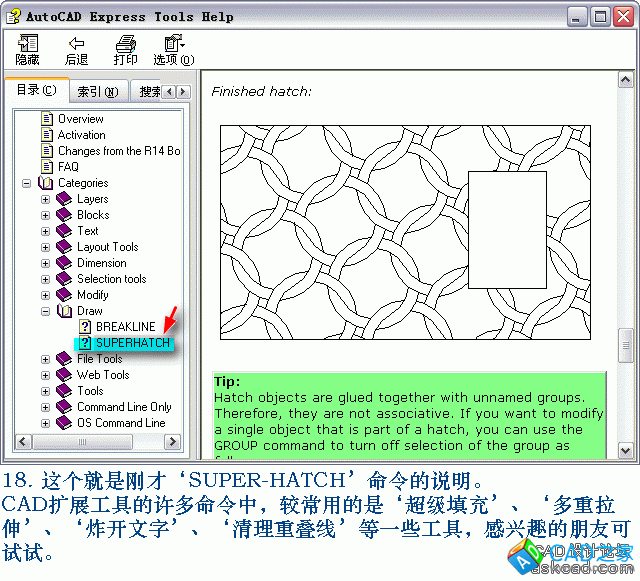

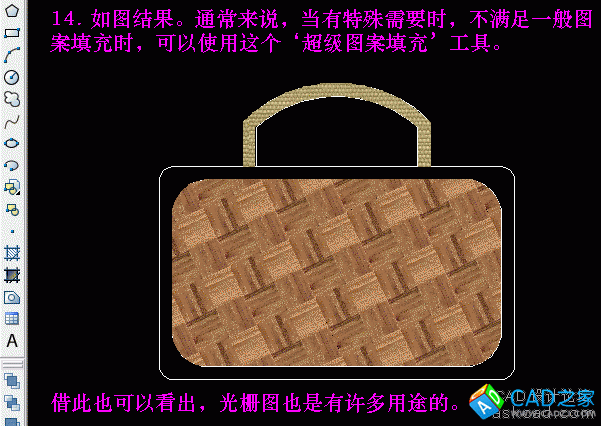

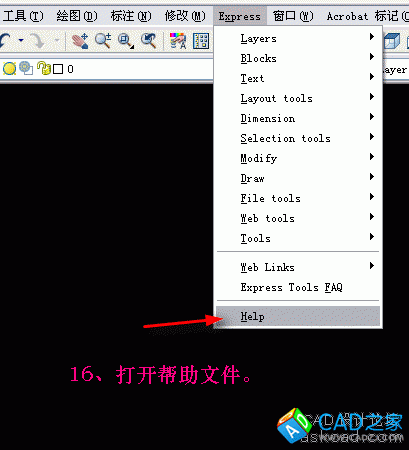

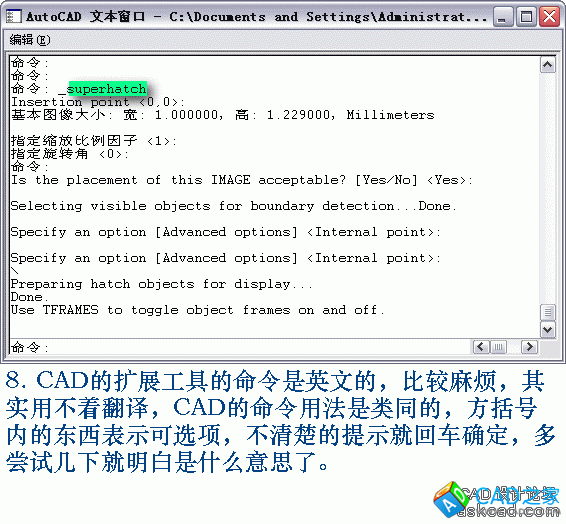

5. CAD的擴展工具，未用過的朋友可以試試，先掌握前面說過的幾個命令即可。
6. 其它一些運用可以自己嘗試一下。歡迎大家補充指正，看看你能否想出更多的用法，說出來供大家分享。
