如何用Autoc CAD繪制螺紋管的教程

今天看到網上有很多人在問:如何用CAD繪制螺紋管,本人經過嘗試后,解決了這個問題.有需要的朋友,可以詢問我

    下面附上簡要說明和制成圖片.

    1.把螺紋鋼分解成為一個圓柱和兩個小圓柱以及兩個螺旋.看過螺紋鋼的朋友都有印象,螺紋鋼上有旋轉的螺紋,是需要解決的問題,關于這個問題,本人發現,可以將一個螺旋的彈簧嵌入大圓柱體內,就可以制造出那種效果,至于圓柱體上的兩條突出的脊,則十分簡單,大可以用兩個嵌入大圓柱體內的小圓柱體解決.

    2.首先我們用螺旋體,創造出一條螺旋線,當然要將它的兩端半徑大小設置為相同,創造出一根彈簧.

    3.再次我們切換坐標系,將其進行調整,是其XY軸的平面垂直螺旋線的端點,在以螺旋線的端點為圓心畫一個圓,半徑不用太大.

    4.下面就是最重要的一步,用該功能,繪制成一條有彈簧,會發現半徑和圓一樣.

    5.下面再介紹如何將一個教大的圓柱和兩個2中創立的彈簧相結合,在保證創立兩個彈簧和大圓柱時所使用的坐標系沒有發生變化的情況下,我們可以通過轉換坐標系的方法將三著組合到一起,我們將會驚奇的發現螺紋鋼是這么一回事!

    6.首先我們將坐標系的Z軸垂直于圓柱體的圓面,再轉換視角,選擇俯視圖,運用MOVE命令就可以將他們放在一起.但當我們轉換視角之后又會發現從主視圖看來他們有出入,此時,再使用MOVE命令中的基點,并輸入(0,0,X)的坐標(其中X為適當值,讀者可以通過調整獲得最適值).并且我們要設法使螺旋的內表面完全淹沒在大圓柱體內,最后再用同樣的方法將小圓柱體放上.

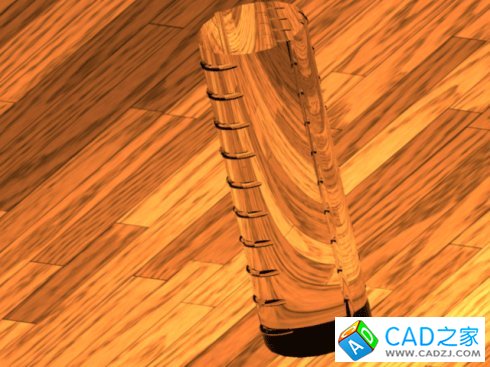

    7下面附上制成渲染后的圖片,若有網友希望得到DWG的圖片,請聯系QQ:605314090
