利用AutoCAD拉伸命令快速繪制立體五角星實例教程

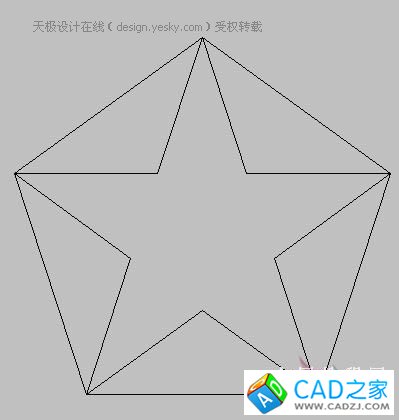

一、CAD中利用五邊形角點連線的方式繪制五角形平面，修建后將五角星平面做成免域。

　　圖1

　　二、然后在五角星平面內側以邊的形式繪制五邊形作為輔助圖形。

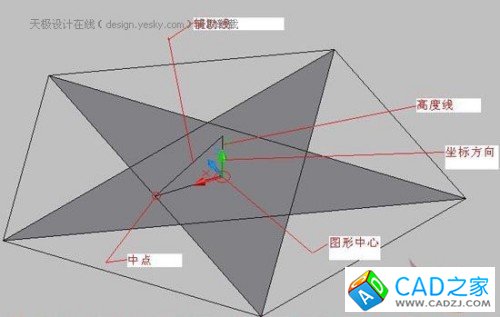

三、轉到西南軸側圖，按圖繪制輔助線，高度線高度自定，然后選擇拉伸命令(命令行輸入ext即可)選擇五邊形免域，輸入角度時用鼠標捕圖形中心點，和輔助線上圖形中心點到輔助線的垂直點，輸入高度時捕捉高度線的兩個端點，至此完成(刪掉多余的輔助線)

　　圖3

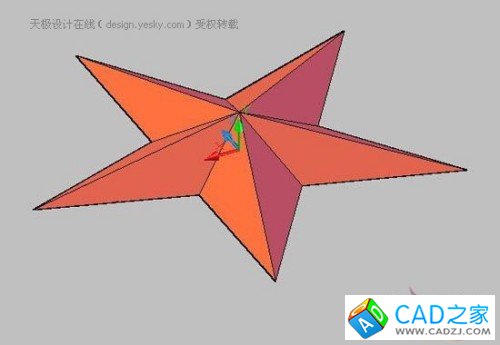

　　最終效果

　　圖4

　　用這個方法還可以繪制其他的立體圖形。
