尺寸公差是機械設計中一項重要的技術要求，在用利用AutoCAD軟件繪制機械圖時，經常遇到標注尺寸公差的情況．設計人員需根據尺寸公差代號查找國家標準極限偏差表，找出該尺寸的極限偏差數值，按照一定的格式在圖中標注。為實現這一要求通常有以下幾種方法，現總結如下：

 途徑1：利用AutoCAD提供的“尺寸樣式管理器”對話框設置當前尺寸標注樣式的替代樣式（如圖1所示）。

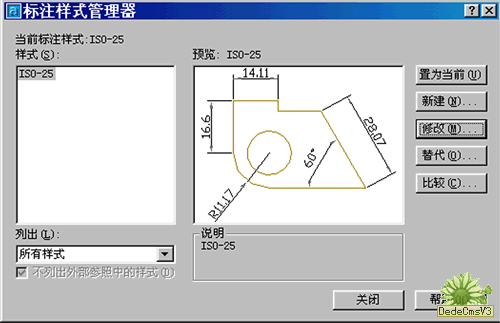

圖1 標注樣式管理器



　在替代樣式中設置公差的形式是極限偏差或?qū)ΨQ偏差等，然后輸入偏差數值及偏差文字高度和位置。用此替代樣式標注的尺寸都將帶有所設置的公差文字，直至取消該樣式替代。若要標注不同的尺寸公差則需重復上述過程，建立一個新的樣式替代。需要指出的是在這一操作過程中用戶必須使用系統給出的缺省基本尺寸文本，否則系統不予標注偏差，只標注基本尺寸。這樣就給用戶的尺寸偏差的標注工作造成不便。

 途徑2：利用AutoCAD的“多行文字編輯器”對話框的文字堆疊功能添加公差文字。
