現在要畫一個偏心圓錐,底面在WCS的XY平面上,圓心(0,0,0),半徑100,頂點(300,0,400)在ZX平面上.

　　1)連接PA,PB. A(-100,0,0) B(100,0,0)

圖1

　　在當前坐標下:

　　2)延長PA到C,使PA=CA;延長PB到D,使PB=DB;

　　3)連接CD;

　　4)以CD為直徑畫圓;

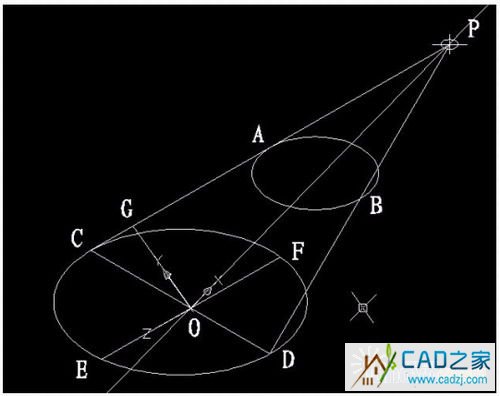

　　5)用XLINE命令中的二等分選項作角CPD的角平分線PO,交CD于O;

　　6)過O作CD的垂線,交圓于E,F;

圖2

　　7)用三點UCS命令,取三點為:O,P,C;

　　8)過點O作PO的垂線GO,交PC于G;

圖3

　　9)再次用三點UCS命令,取三點為O,F,G;

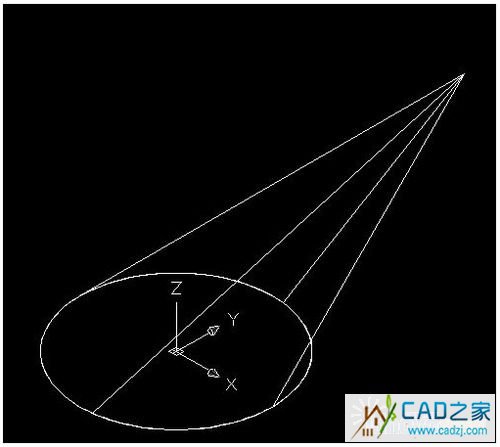

　　10)現在就可以畫橢圓錐了!

　　cone-e-c-捕捉O點-捕捉F點-捕捉G點-a-捕捉P點;

圖4

　　11)回到WCS,剖切橢圓錐

　　SL-選擇橢圓錐-回車-XY-回車-捕捉P點.

　　12)刪除輔助線條.

圖5
