二、標準層三維圖的畫法

根據原標準層平面，作如下操作：

1、畫出外墻的軸線。
畫出外墻的軸線的方法基本上與底層同，但是由于幕墻與磚墻的厚度與材料的不同，所以要分段畫，多段線不能封閉。

2、用多斷體命令生存標準層樓房的墻線。

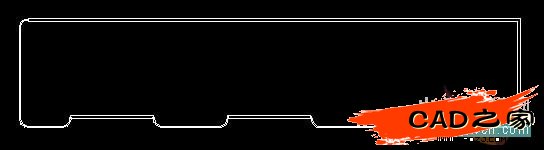

畫好軸線圖后，擊“多段體”命令，當提示“指定起點或 [對象(O)/高度(H)/寬度(W)/對正(J)] <對象>:”時，打“w”參數后輸入240，打“h”參數后輸入3000，打“o”參數后，選擇剛畫的標準層軸線圖，隨即就自動轉換為具有墻體寬度、高度值的雙線條的外墻平面了，如圖10所示：

3、畫窗洞口塊

標準層的平、立面中，門窗的寬、高尺寸只有一種，即C-1為2100x1600，mm。據此

(1)、在雙線條的外墻中的適當位置，用pline命令畫出長度為2100的一條線。

(2)、擊“多段體”命令，打“w”參數后輸入400，打“h”參數后輸入1600，打“o”參數后，擊2100長的線，以確定窗洞口圖塊。（注意：這個圖塊是在墻體已經生成的情況下畫的，其z坐標位置是在墻頂端，因此需要打move命令，把它下移2100mm才是窗下口的位置）。

(3)、擊“陣列”命令（_array）或多重復制命令（_copy），分別在磚墻中布置窗洞口塊。

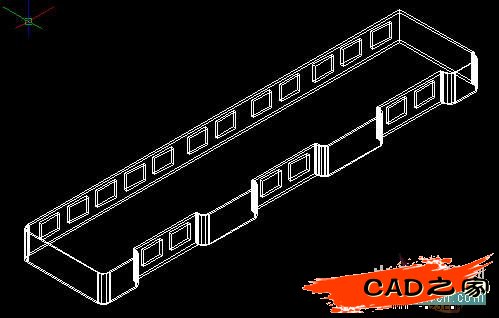

(4)、擊“差集”命令（_subtract），選擇外墻體后回車，再選所有窗洞口塊，這就生成了具有門窗洞口的標準層平面了。如下圖11所示：

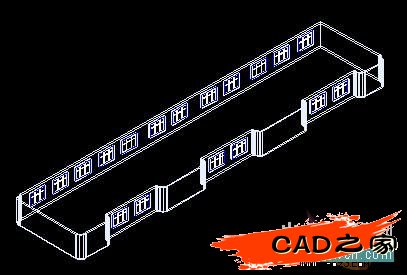

(5)、插入門窗：門窗可選擇自備的三維圖塊，予以插入，具體操作從略。經插入后的標準層三維圖。這時擊“西南等軸測圖”命令，就得到標準層模型了。如圖12所示
