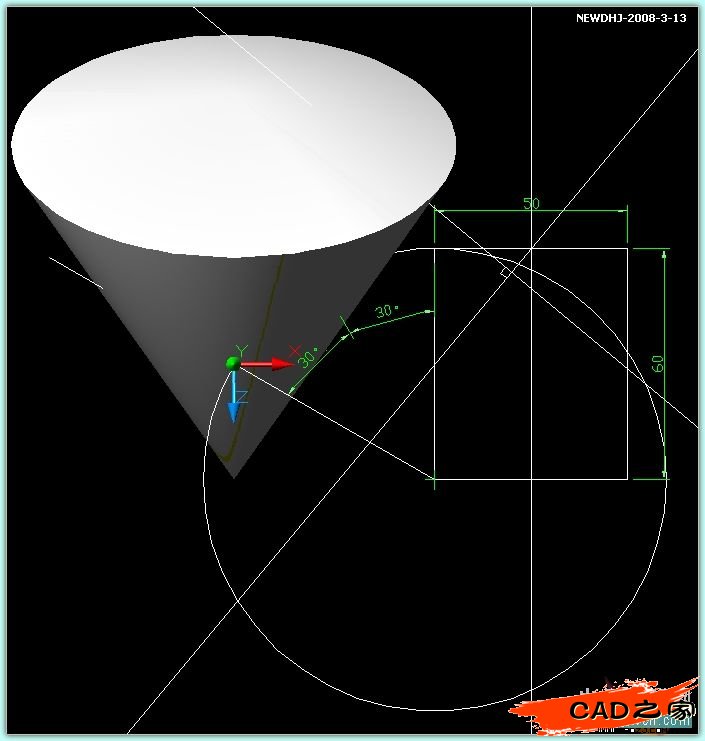

7、以原點rotate 旋轉-90°（參照圖）

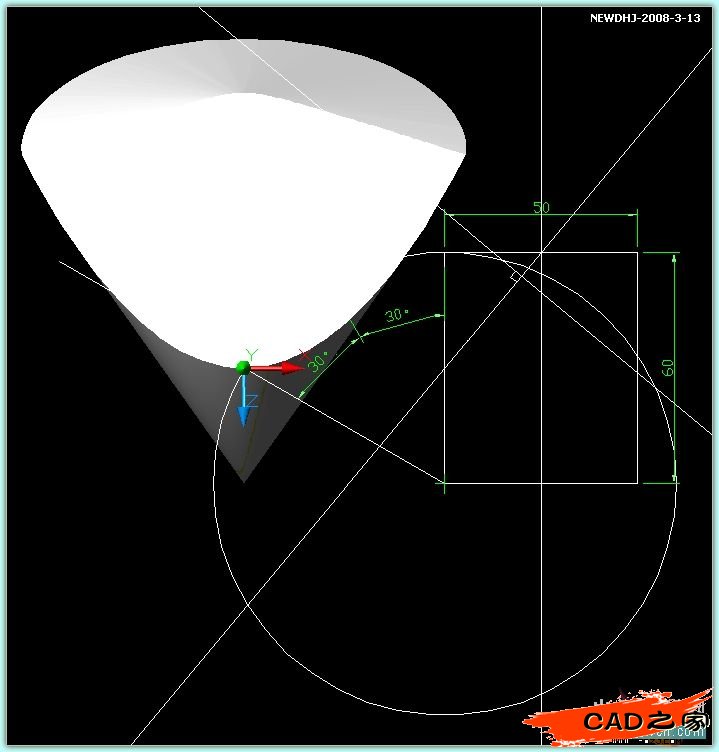

8、以原點（0，0，0）平面剖切圓錐體，保留后面部分，出現半個橢圓面
9、上一個 UCS ，復制邊，把橢圓面的拋物線中點復制到二條構造線的交點上（參照圖）

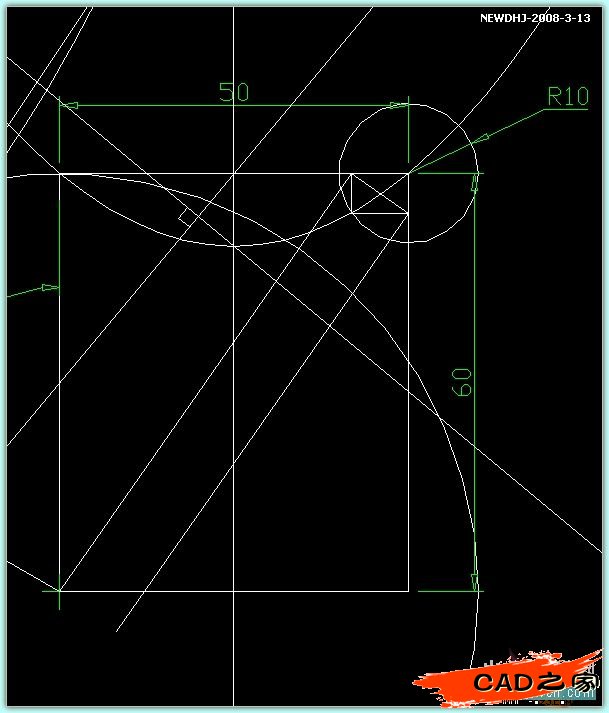

10、矩形右上角上畫R10圓與拋物線的交點引作兩邊垂線

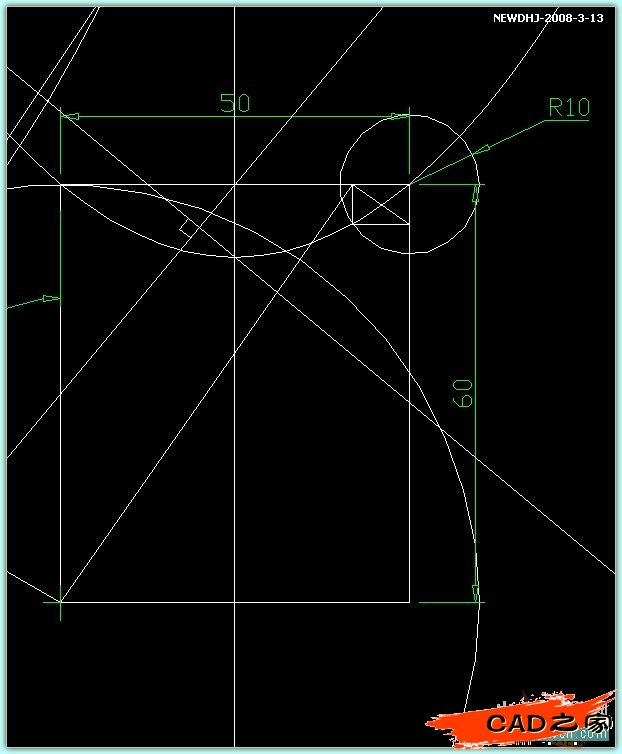

11、作矩形左下角與上邊先垂點的連線和兩垂點的連線
12、復制一條連線（參照圖）

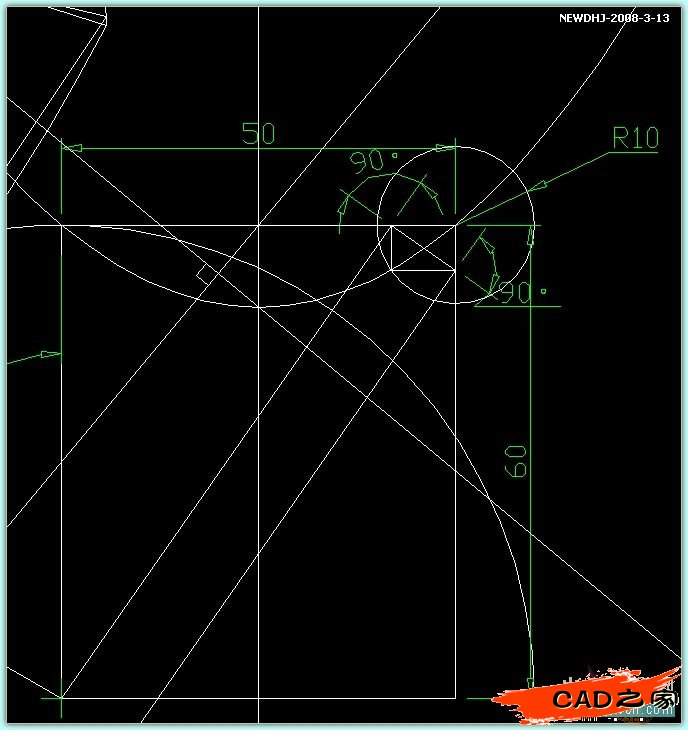

13、用角度標注檢驗一下是否標準直角

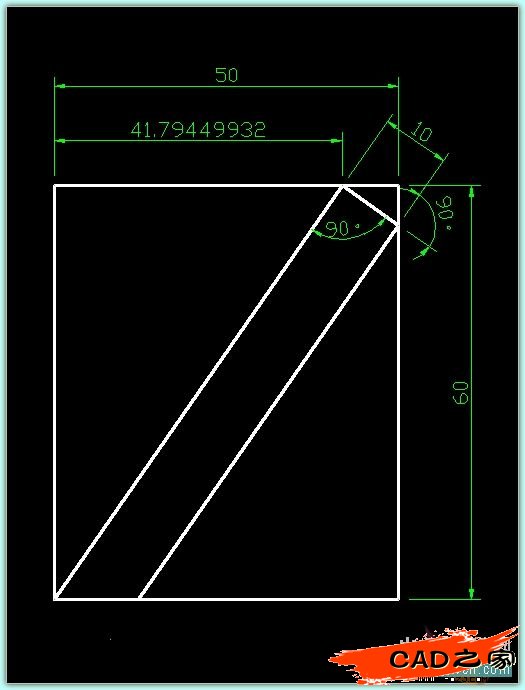

14、整理一下就完成了
