用ACAD2008版本以上,sweep(掃掠)命令,畫條漂亮的鋼絲繩。
先看看鋼絲繩的效果圖,這是最近重新渲染的。




下面就開始:

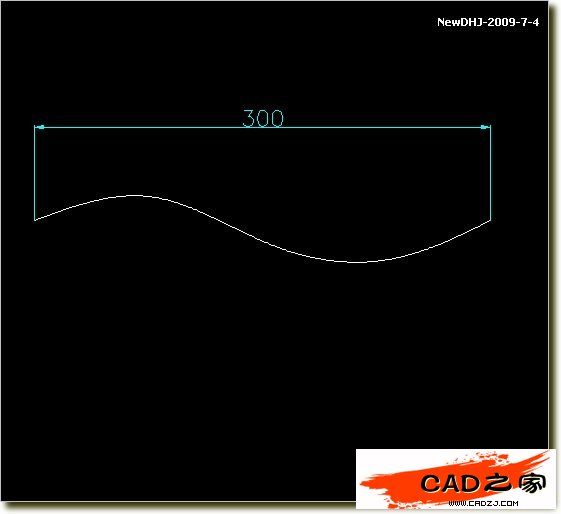

1、畫一條曲線做鋼絲繩的中心線(尺寸參考)

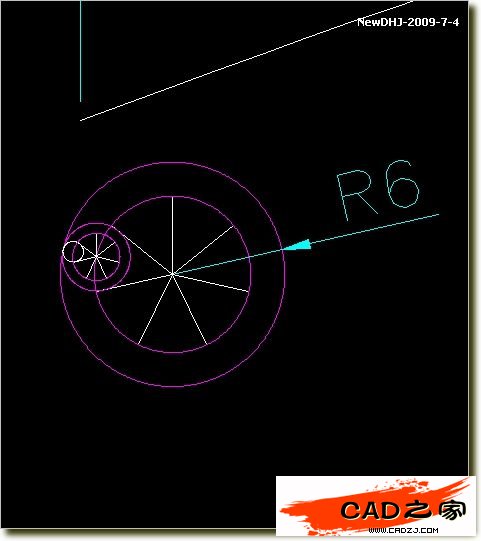

2、畫一圓做鋼絲繩的外徑(尺寸參考R=6)分7等份,切、切、切畫一小圓,以R6的圓心到小圓圓心作一圓,剪切等份線,留下七星線。同樣在小圓內分7等份畫一小小圓,并剪切等份線留下小七星線。如圖:需要的是白圖層線,粉紅圖層線就不需要了。

3、sweep——選擇大的七星線——T(扭曲)——1800——選擇曲線。掃出七條扭帶。如圖:

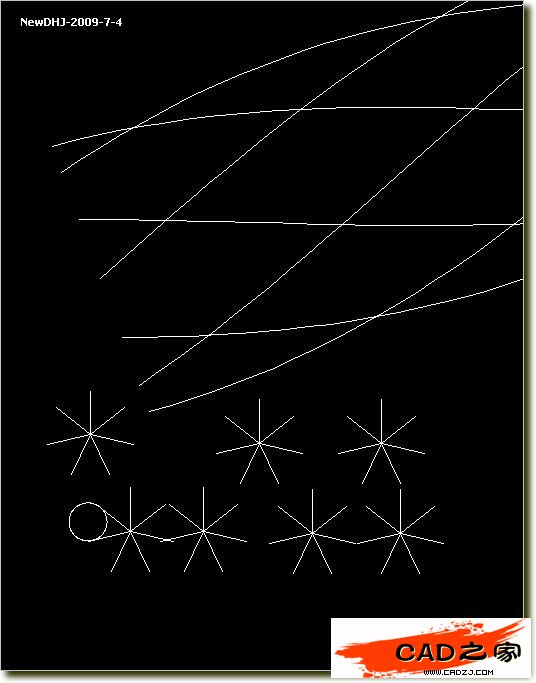

4、命令: _explode(分解),分解七條扭帶,然后刪除八條(包括原來的一條)中心線和頂端的線。如圖:

5、再?gòu)?fù)制六個小七星線。把粉紅圖層置為當前,刪除其他輔助線。如圖:
