者基本標注相同，都是要標注三項內容：
①名稱：“X-X”
②用剖切符號表示剖切位置，并寫上與名稱相一致的字母
③用箭頭指示投影方向
對于剖視圖，標注的省略情況，如圖1所示：
①若單一剖切面通過對稱面剖切，剖視圖按投影關系配置，中間沒有其他圖形隔開，可省略標注。
②若單一剖切面剖切，但不通過對稱面，只要剖視圖按投影關系配置，中間沒有其他圖形隔開，可省略箭頭。

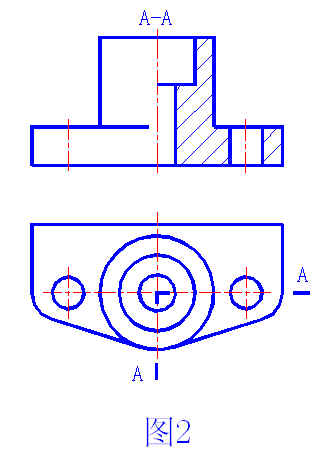

注意：用#p#分頁標題#e#剖切符號表示的是剖切位置，而不是剖其范圍，如圖2的標注是錯誤的。
對于局部剖，規定：單一剖切面，剖切位置明顯，則不用標注。
對于斷面圖，標注的省略情況：

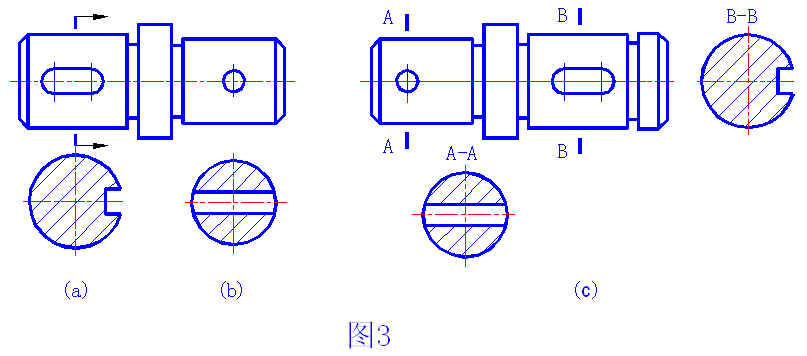

斷面圖形配置在剖切符號的延長線上————省略字母，如圖3（a）所示；
對稱的斷面圖形配置在剖切符號的延長線上——省略標注,如圖3（b）所示；
斷面圖形對稱或不對稱的斷面圖形按投影關系配置——省略箭頭，如圖3（c）所示。
