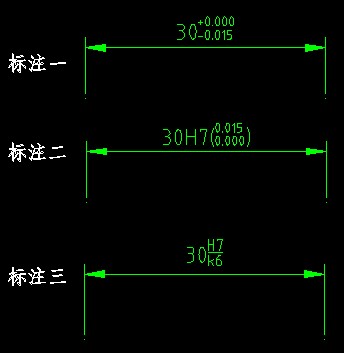

在AUTOCAD中，設置尺寸標注的公差的屬性，可以顯示尺寸公差。但使用起來不太方便，并且不能實現國標的公差代號結合偏差的標注。尺寸的文本本質是多行文字，可以運用格式碼控制字符的堆疊、大小、對齊等。選擇要標注的尺寸，打開屬性對話框，替換文本屬性中輸入包含格式碼的字符串就可以實現公差標注。基于這點，用auatolisp編程可方便實現公差標注，也可把常用的格式串保存在文本文件中，標注時復制、粘貼然后更改數字就可以了。下圖為常用的標注形式。
標注一的替換文本為：<>H0.6x;S+0.000^-0.015; 其中<>表示測量尺寸，H0.6x;控制此后的字符高度為樣式指定高度的0.6倍，S控制強制堆疊后面^前后的文字。
標注二替換文本為：A1;<>H7(H.6x;S0.015^0.000;H1.7x) 其中A1;控制隨后的字符豎直方向居中對齊。
標注三的替換文本為：A1;<>H0.7xSH7/k6; 其中/為堆疊控制符，加水平線堆疊。
