圓是一個經常使用和繪制的圖形，在利用圖板進行手工繪圖時代，人們深刻體會到“不以規矩，無以成方圓”的道理。在利用AutoCAD等CAD軟件進行計算機輔助設計的今天，設計的新思維、新方法改變了人們的傳統理念，本文系統介紹了在AutoCAD中圓的繪制方法和編輯技巧，筆者對簡單的圓的繪制經過了長時間的鉆研，對AutoCAD的功能進行了深入的挖掘，他的經驗對廣大工程技術人員提高繪圖效率有一定作用。

    工程技術人員在利用AutoCAD進行工程設計時，圓的繪制方法是必須掌握的基本技能。筆者先后利用軟件AutoCAD R12、AutoCAD R14、AutoCAD 2000、AutoCAD 2002、AutoCAD 2004和AutoCAD 2005從事工程設計，深入探討和摸索了繪制圓的各種方法以及圓的線寬設置編輯技巧，運用這些方法和技巧將有助于提高AutoCAD的應用水平。

一、圓的繪制方法和編輯技巧

1.以“圓”繪“圓”(命令：Circle，快捷命令：C)

在AutoCAD“繪圖”下拉菜單中，列出了6種“圓”的繪制方法，簡述如下：

（1）利用圓心和半徑繪圓：用鼠標點取繪圖命令，然后根據提示操作；
（2）利用圓心和直徑繪圓：用鼠標點取繪圖命令，然后根據提示操作；
（3）以兩點確定直徑繪圓：用鼠標點取繪圖命令，然后根據提示操作；
（4）以三點確定直徑繪圓：用鼠標點取繪圖命令，然后根據提示操作；
（5）以確定半徑與兩個圖形對象相切繪圓：用鼠標點取繪圖命令，然后根據提示操作；
（6）利用圓心和半徑繪圓：用鼠標點取繪圖命令，然后根據提示操作。

    提出問題：采用上述6種方法繪制的圓，皆為非多義線而繪制的，都是線寬為0素線的細線圓，在AutoCAD R12和AutoCAD R14版本中，在狀態欄無線寬工具條設置，必須采用特殊技巧將0素線細線圓變?yōu)?.5mm寬線圓；在AutoCAD 2000以后至AutoCAD 2005的版本中，雖然有線寬設置顯示，但顯示不真實，線寬顯示有放大現象，在圖形對象較多的圖面影響編輯者視覺。將0素線細線圓變?yōu)?.5mm精確設置的寬線圓，編輯技巧有如下2種：

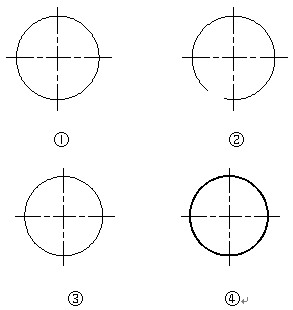

    （1）0素線細線圓變?yōu)?.5mm寬線圓的技巧之一：凡利用上述方法繪制的0素線細線圓，利用Break(或Br)命令將圓斷開后，再利用修改命令Pedit(或Pe)將斷開后的圓封閉(或輸C后回車)，再在命令行輸W后回車，在命令行輸0.5后回車，即可實現，見圖1。

圖1
①用Circle命令繪圓；
②用Break命令斷開圓；
      ③用Pedit命令選項C封閉圓；
               ④用Pedit命令的選項W改0.5mm寬線圓。

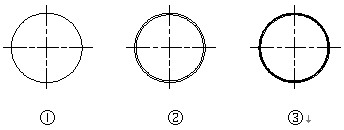

    （2）0素線細線圓變?yōu)?.5mm寬線圓的技巧之二：凡利用上述方法繪制的0素線細線圓，利用Offset(或O)命令設置偏移距離0.5后回車，然后利用Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖2。

圖2
①用Circle命令繪圓；
         ②用Offset命令內偏移圓0.5mm；
              ③用Hatch命令中Solid圖案選擇圓環；
            ④用Hatch命令中Solid圖案填充圓。

2.以“圓環”繪“圓”(命令：Donut， 快捷命令：Do)

    在AutoCAD“繪圖”下拉菜單中，列出了“圓環或填充圓”的繪制方法，即：在命令行輸入Donut(或Do)命令，輸入圓環的內徑和外徑半徑后，再指定圓環的中心點位置即可。如要繪制線寬為0.5mm的圓，編輯技巧有如下3種：

    （1）利用Donut(或Do)命令繪制線寬為0.5mm圓方法之一：根據提示分別輸入圓環內直徑和外直徑，只是在輸入外直徑時，要加上1mm，即可實現，見圖3。

圖3 用Donut命令繪圓

    （2）利用Donut(或Do)命令繪制線寬為0.5mm圓方法之二：根據提示分別輸入相同的圓環內直徑和外直徑數值，然后利用修改命令Pedit(或Pe)選擇圓環后，在命令行輸W后回車，再輸0.5后回車，即可實現，見圖4。

圖4
①用Donut命令繪圓；
              ②用Pedit命令選項W改0.5mm寬線圓。

    （3）利用Donut(或Do)命令繪制線寬為0.5mm圓方法之三：根據提示分別輸入相同的圓環內直徑和外直徑數值，然后利用Offset(或O)命令，設置內偏移距離0.5后回車，然后利用Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖5。

圖5
①用Donut命令繪圓；
          ②用Offset命令內偏移圓0.5mm；
               ③用Hatch命令中Solid圖案填充圓環。

3.以“多邊形”繪“圓”(命令：Polygon 快捷命令：Pol)

    在AutoCAD“繪圖”下拉菜單中，列出了“正多邊形”的繪制方法，即：在命令行輸入Polygon(或Pol)命令后，將默認設置的正4邊形設置為最大的正1024邊形、或者將默認設置的正4邊形設置為正8邊形。將0素線細多邊形變?yōu)?.5mm精確設置的寬線圓，編輯技巧有如下3種(注意的是：采用此種方法繪制的圓，打印顯示效果非常圓滑)：

    （1）0素線細多邊形變?yōu)?.5mm寬線圓的技巧之一：凡利用上述方法繪制的0素線細多邊形，利用修改命令Pedit(或Pe)選擇細多邊形再輸0.5后回車，即可實現，見圖6。

圖6
①用Polygon命令繪圓；
            ②用Pedit命令選項W改0.5mm寬線圓。

    （2）0素線細多邊形變?yōu)?.5mm寬線圓的技巧之二：凡利用上述方法繪制的0素線細多邊形，利用Offset(或O)命令設置偏移距離0.5后回車，然后利Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖7。

圖7
①用Polygon命令繪圓；
        ②用Offset命令內偏移圓0.5mm；
             ③用Hatch命令中Solid圖案填充圓環。

    （3）0素線細多邊形變?yōu)?.5mm寬線圓的技巧之三：凡利用上述方法繪制的0素線細多邊形，利用修改命令Pedit(或Pe)選擇細多邊形再輸0.5后回車，即可實現，見圖8。

圖8
①用Polygon命令繪正八邊形；
②用Pedit命令選項F擬合為圓；
③肞edit命令選項W改0.5mm寬線圓。
