零件重量計算時常遇到找不到公式的回轉體零件，如果回轉體的邊線是不規則的曲線，那么即使微積分也拿它沒辦法。好在我們有CAXA電子圖版，不管回轉體是什么形狀，我們都不必查手冊公式，只需要點擊幾個查詢按鈕，求得乘積就行了。
回轉體重量計算公式是：G=2πρAH
ρ-材料密度
A-回轉體截面面積
H-回轉體截面重心到回轉中心距離
比如下面圖片中的回轉體，計算步驟如下。

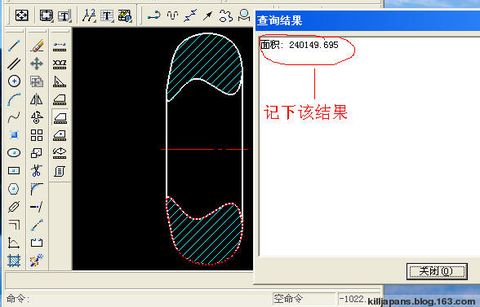

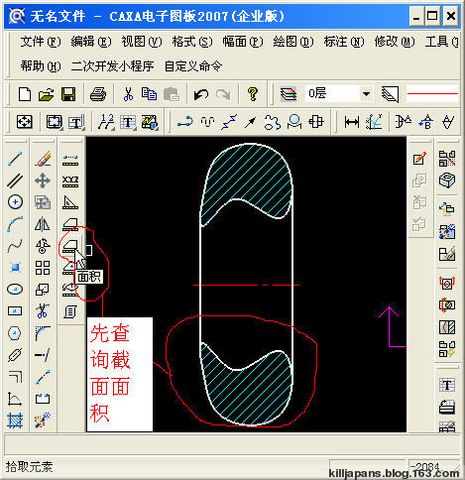

1、 查詢回轉體截面面積。

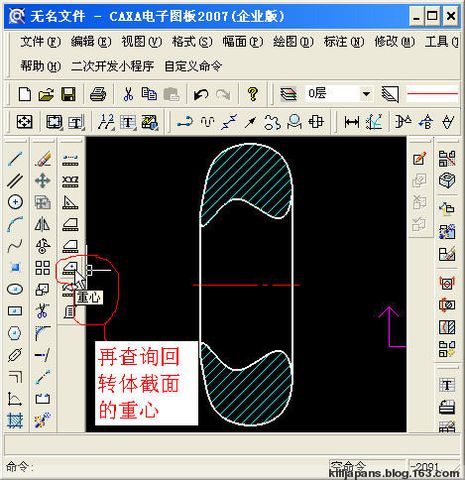

2、查詢回轉體重心

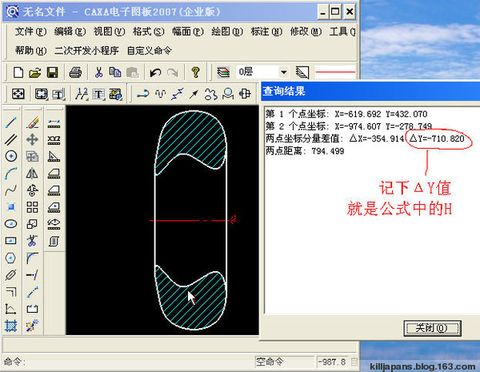

3、查詢重心到回轉中心距離
4、計算，假設材料為鋼材，圖中單位mm：G=2πρAH
G=2πx7.85x10 ^3x240149.695x710.82x10^-9=8419.6kg
