前提條件：同一系統下同時安裝兩種軟件，且ANSYS安裝時要選UG接口模塊，這是因為ANSYS在導入UG模型時會調用UG的部分程序
然后是設置環境變量，有些環境變量是UG和ANSYS在安裝時設好的，而有些要手動設置（以ANSYS8.0和UG NX1.0為例）

ANSCON_CONFIG_DIR="安裝路徑ANSYS80v80ANSYSac4dataIntel"

這個變量設置config.anscon配置文件的位置。如果ANSYS80_DIR變量設了，該變量可能不用設，但建議大家還是設置

下面兩個變量必須設好（盡管UG在安裝時已設，還是建議大家檢查一下）(a G
UGII_BASE_DIR （UG的安裝目錄）
UGII_ROOT_DIR （UG可執行文件（即ugraf.exe）的目錄）

還要把UG可執行文件的目錄（UGII_ROOT_DIR的值)加入到系統路徑中，否則ANSYS在導入時會提示找不到UG的某些.dll文件而無法轉換。

此外，如果目錄中包含大寫字母，應設置變量UGII_OPTION，其值為MIXED, LOWER 或 UPPER，推薦用MIXED。（這個變量也許可以不設，大家可以試試）

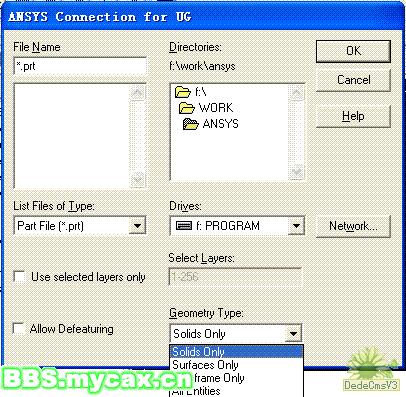

這些工作完成后就可以導入.prt文件了(File>Import>UG...)。出現一對話框如下，不用解釋了吧，大家一看就懂。

現在輸入如下的UG模型

這是輸入后的結果，注意，這個結果看起來像是線模型，而非實體模型。其實ANSYS導入的模型就是這樣的。不信大家用畫線和畫實體命令試一下，看有何不同。大家還可以看看后面我的分網模型。

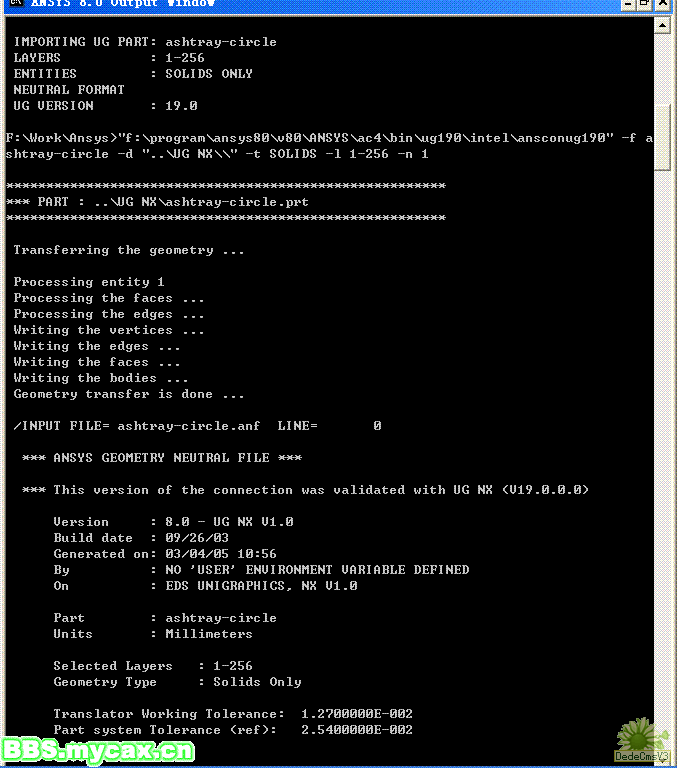

這是導入成功后的輸出信息：

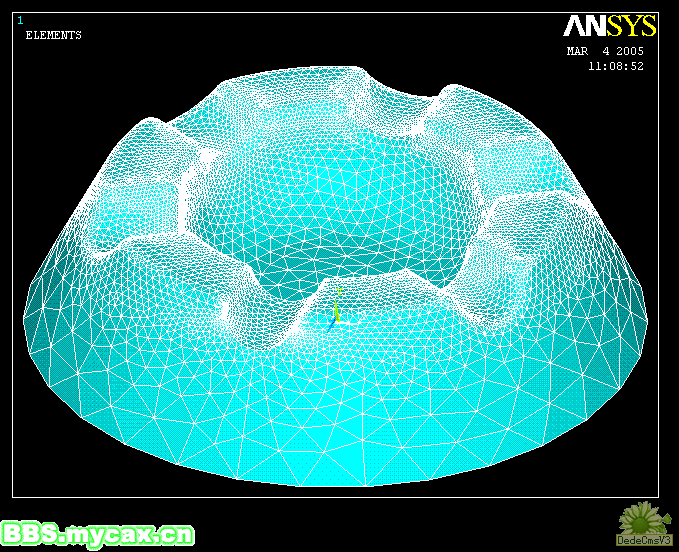

這是用solid45單元的分網模型：
